Бұрылмалы ұстамды тірек

Бұрылмалы бекіткіш немесе BRB - ғимараттарға арналған құрылымдық сақтандырғыш. Ол жер сілкінісінен осьтік күшті қабылдайды және оны сыртқы қаптаманың бұралуын болдырмайтын болат өзекшенің тұрақты түсуі арқылы таратады. Кернеу және қысу кезінде тірек бірдей әрекет ететіндіктен, инженерлер оның қалай орындалатынын және зақымданудың қай жерде болатынын болжай алады.

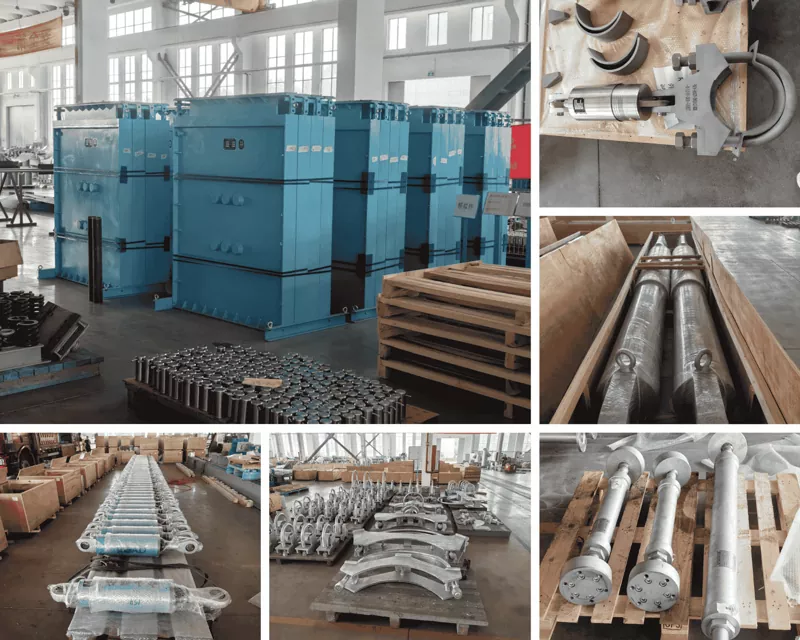

Янчжоу Тяньшун бұл жақшаларды жаңа болат жақтауларға және сейсмикалық күшейтуге бірдей шығарады. Біздің демпферлік технологияға қатысуымыз жиырма жылдан астам уақытқа созылады және жақшалар Қытайдың Цзянсу қаласындағы арнайы өндіріс орнында ISO 9001:2015 сертификатталған жүйе бойынша жасалған.

Үш компонент қалай бірге жұмыс істейді

Болат өзегі

Барлық осьтік жүктеме ядро ​​арқылы өтеді. Ортаңғы бөлік жобалық деңгейдегі жер сілкінісі кезінде шығымдылық үшін өлшенген, ал соңғы аймақтар серпімді болып қалатын үлкенірек көлденең қимаға ие. Бұл икемді емес деформацияны белгілі аймаққа мәжбүрлейді, бұл инженер-конструкторға бұзылу режиміне жоғары сенімділік береді. Негізгі болат маркалары әдетте LY100, LY160 немесе LY225 болып табылады, олар талап етілетін өнімділікке сәйкес таңдалады.

Байланыстырушы қабат

Болат өзек пен сыртқы қаптаманың арасында байланыс пен үйкелісті болдырмайтын материал орналасқан. Бұл қабат қаптаманың осьтік жүктемені көтермейтінін қамтамасыз етеді және ядроның еркін кеңеюіне және жиырылуына мүмкіндік береді. Онсыз корпус күш алып, тіректердің симметриялық гистеретикалық мінез-құлқын бұзады.

Корпус

Көбінесе бетон толтырылған болат құбыр, корпус тек бүйірлік шектеуді қамтамасыз етеді. Оның иілу қаттылығы сығымдау кезінде жұқа өзекшенің бүгілуіне жол бермейді, бұл тірекке беріктіктің төмендеуінсіз екі бағытта да толық өнімділікке жетуге мүмкіндік береді.

Кәдімгі жақшаларға қарағанда практикалық артықшылықтар

Арнайы концентрлі тірек рамаларымен (SCBF) салыстырғанда, ілінісумен шектелген тірек рамалары немесе BRBFs бірнеше практикалық артықшылықтарға ие. BRB энергияны тұрақты, қайталанатын циклдар арқылы тарата алатындықтан, құрылыс нормалары көбінесе жоғарырақ әрекет коэффициентін тағайындайды — көптеген ережелерде R=8. Нәтижесінде сейсмикалық жобалық жүктемелердің төмендеуі кішірек бағаналар мен арқалықтарға, жеңіл қосылыстарға және іргетасқа қойылатын талаптардың төмендеуіне әкелуі мүмкін.

Сайтта BRB әдетте тезірек орнатылады. Қосылымдар әдетте қарапайым болады және тірек ауада біріктірілетін бірнеше бөліктер ретінде емес, бір жинақталған бірлік ретінде келеді.

Күшті жер сілкінісінен кейін зақым ауыстырылатын ядрода шоғырланады. Кронштейнді тексеру және ауыстыру - бекітілген процедура, тоқылған кәдімгі жақшаны жөндеуден әлдеқайда оңай. Бұл ауыстырымдылық сонымен қатар BRBs ескі ғимараттарды қайта жабдықтау үшін тартымды етеді, мұнда сейсмикалық өнімділікті толық қайта құрусыз көтеру үшін тіректерді бар жақтауларға бұрандатуға болады.

Тәуелсіз зерттеулер BRBF басқа сейсмикалық жүйелерді ауыстырған кезде бір шаршы фут үшін 5 долларға дейін үнемдеуді атап өтті, бұл жеңіл құрылымның, тезірек орнатудың және қарапайым қосылымдардың бірлескен әсерінен туындайды.

Техникалық ауқымы

Әрбір тірек жобаға тән күштер мен дрейф шектеріне сәйкес өлшенеді. Біздің инженерлік топ негізгі аумақты, қаттылықты және қосылым геометриясын аяқтау үшін рекордтық инженермен жұмыс істейді.

Тестілеу және құжаттама

BRB зауыттан шықпас бұрын, бірте-бірте ұлғайған ығысу кезінде циклдік қабылдау сынағынан өтеді. Созылу және қысу кезіндегі максималды күштерді тексереміз, гистерезис ілмектерінің тұрақтылығын растаймыз және жинақталған серпімді емес деформация жоба талаптарына сәйкес келетінін тексереміз. Толық сынақ есебі жақшамен бірге жеткізілетін құжаттама пакетінің бөлігі болып табылады.

Материалдың қадағалануы әрбір болат пластинаны өзінің жылу санына дейін қамтиды. Қаптама материалдарының жазбалары және дәнекерлеу жігін тексеру есептері стандартты түрде қамтылған. Жоба тәуелсіз зертханада прототиптің біліктілігін тексеруді талап еткенде, біз бұл процесті де басқарамыз.

БРБ орнатылған жерде

Биік ғимараттар – сейсмикалық аймақтардағы болат және композиттік мұнаралар, мұнда дрейфті бақылау және сәулеттік икемділік маңызды.

Әуежайлар мен көлік тораптары – ашық кеңістіктерді бұзбайтын ауыр тірек элементтерінсіз энергияның таралуын қажет ететін ұзын аралық құрылымдар.

Мектептер мен ауруханалар – жер сілкінісінен кейін жұмыс істеуі күтілетін нысандар, тікелей жөндеу операциясы ретінде кронштейнді ауыстыру жоспарланған.

Конгресс орталықтары мен көрме залдары – сәулетке сәйкес әр түрлі конфигурацияда жақшаларды орналастыруға болатын бағансыз үлкен көлемдер.

Өндірістік ғимараттар – ауыр техника сейсмикалық массаны көтереді; BRB артық еден кеңістігін пайдаланбай, бүйірлік қарсылықты қамтамасыз етеді.

Жөндеу жобалары – ғимарат ішінара жұмыс істеп тұрған кезде, қолданыстағы бетон немесе болат жақтауларды сырттан орнатылған BRB қосу арқылы жаңартуға болады.

Жиі қойылатын сұрақтар

BRB стандартты болат бекіткіштен қалай ерекшеленеді?

Стандартты кронштейн қысылғанда қысылып, беріктігін жоғалтып, асимметриялық жауап береді. BRB екі бағытта да иілусіз береді, сондықтан бір циклдегі энергияның шығыны тұрақты және болжамды болады.

BRB бетон конструкцияларында қолдануға бола ма?

Иә. Олар көбінесе болат жақтауларда жиі кездеседі, бірақ жаңа гибридті құрылыс немесе сейсмикалық күшейту үшін бетон ғимараттарға қосылуы мүмкін. Соңғы мәліметтер әр жағдайда әзірленеді.

Күшті жер сілкінісінен кейін кронштейнге не болады?

Өзек тұрақты ұзаруды көрсетуі мүмкін және корпусы бұзылмаған. Зақымдалған тірек болттан босатылып, ауыстырылады. Процедура әдетте жобаның жер сілкінісінен кейінгі тексеру және әрекет ету жоспарында көрсетілген.

Сіз тек жақшаны немесе қосылымдарды жеткізесіз бе?

Біз толық кронштейн жинағын жеткіземіз - өзек, корпус, соңғы аймақтар және жалғау тақталары. Рамамен интерфейс жобаның құрылымдық инженерімен келісілген.

Әрбір тапсырысқа қандай құжаттама келеді?

Диірмен сертификаттары, қаптама материалдарының жазбалары, қажет болған жағдайда жабын немесе отқа төзімділік сертификаттары, дәнекерлеу есептері және әрбір тірек үшін зауыттық қабылдау сынағы туралы есеп. AISC 341 немесе EN 15129 жобалары үшін біз толық сәйкестік пакетін береміз.

Біз қандай уақытты күтуіміз керек?

Жеткізу уақыты соңғы қосылымдардың саны мен күрделілігіне байланысты. Нұсқау ретінде стандартты өндіріс сызбаны мақұлдағаннан кейін сегіз бен он екі апта аралығында жұмыс істейді. Біз сізді әрбір маңызды кезеңде прогресс туралы хабардар етеміз.

Тяньшунмен жұмыс

Бізге дизайн күштерін, сюжеттік дрейф шектеулерін және қалаған қосылым түрін жіберіңіз. Тек сату координаторы емес, инженер енгізілген ақпаратты қарап шығып, бір жұмыс күні ішінде алдын ала жақша конфигурациясы мен сынақ жоспарымен жауап береді.

Таңдамалы негізгі материалдар, арнайы отқа төзімділік және жобаға арналған біліктілік бағдарламалары ерекше жағдайлар емес, күнделікті жеткізіліміміздің бөлігі болып табылады. Жеткізуден кейін біз орнатуды қолдауға және жер сілкінісінен кейінгі тексеру нұсқауларына дайын боламыз.

Құрылымды бақыланатын жолмен қорғайтын және сілкініс тоқтаған кезде тексеруге және ауыстыруға оңай болатын тоқыма бекітетін тіректер.
