Sway Struts

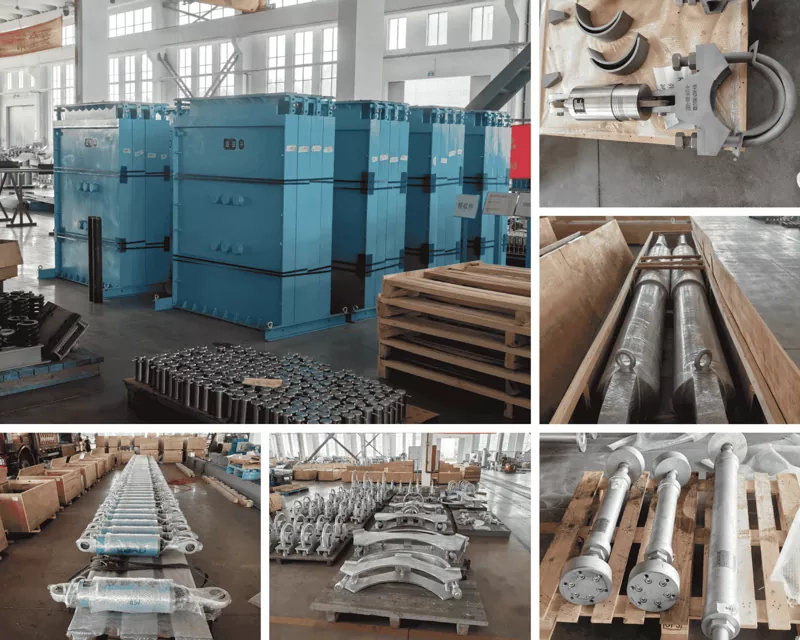

Янчжоу Тяньшун электр қуатын өндіру, мұнай-химия, HVAC, кеме жасау және ядролық қолданбаларға арналған бұралмалы тіректерді жобалайды және шығарады. 2012 жылдан бастап Цзянсудағы (Қытай) зауытымыз — 100-ден астам білікті қызметкері бар 35 000 м² — 45-тен астам елдердегі жобаларға құбырларды шектеу құрылғыларын жеткізді. Әрбір иілу тірегі ISO 9001:2015 сертификатталған сапа жүйесі бойынша жасалған және қажетті сынақ және материал құжаттамаларымен бірге жеткізіледі.

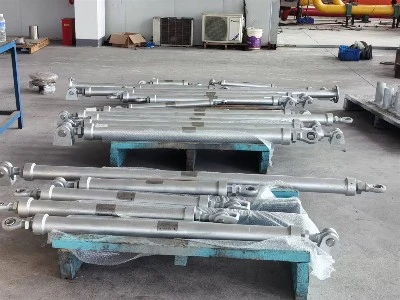

Айналмалы тірек құбырдың бүйірлік қозғалысын осьтік бағытта термиялық кеңеюді шектемей шектейді. Қалыпты жұмыс кезінде ол құбыр бойымен баяу термиялық ығысуды қабылдайды. Бүйірлік күш пайда болған кезде - желден, сейсмикалық үдеуден, су балғасынан, айналмалы жабдықтың дірілінен немесе теңіз платформасындағы толқын қозғалысынан - тірек құбырды орнында ұстап, жүктемені ғимарат құрылымына немесе болат тірекке жіберетін қатты элемент ретінде әрекет етеді. Бұл құбыр дәнекерленген жерлерді, фланецтерді және қосылған жабдықты шаршау зақымдануынан және соққыдан қорғайды.

Тіректі кез келген бұрышқа орнатуға болатындықтан, ол тік, көлденең және көлбеу қондырғыларда жұмыс істейді. Оның ұзындығының реттелуі сайт тобына оны құбыр бекітпесі мен құрылымдық бекіту нүктесі арасындағы сызбалар әрқашан болжай алмайтын рұқсаттарды сіңіре отырып, оны орнатуға мүмкіндік береді.

Құрылысы және негізгі ерекшеліктері

Жоғары берік болат корпус

Бекіткіш түтік, түпкі арматура және аппаратура көрсетілген жүктеме мен температура үшін таңдалған көміртекті болаттан немесе төмен легирленген болаттан жасалған. Стандартты материал сертификаттары әрбір партиямен бірге механикалық қасиеттері мен химиялық құрамын растайды. Коррозиялық немесе теңіз орталары үшін тот баспайтын болаттан жасалған сорттар бар.

Өріс дәлдігі үшін реттелетін ұзындық

Телескоптық немесе бұрандалы реттеу механизмі тіректерді сайтта дәл орнатылған ұзындыққа орнатуға мүмкіндік береді. Әдеттегі реттеу жүріс опциялары ±25 мм, ±50 мм және ±100 мм болып табылады. Бұл реттегіштік тіректерді кесусіз немесе дәнекерлеусіз орнатуға болатындығын білдіреді және ол құбыр аяқтары мен құрылым арасындағы шамалы сәйкессіздікті өтейді.

Бірнеше соңғы қосылым опциялары

Түрлі құбырларды бекітуге және құрылымдық интерфейстің орналасуына сәйкес болу үшін тірек шарлы қосылыстармен, ілмектердің ұштарымен немесе бұрандалы штанга қосылымдарымен қамтамасыз етілуі мүмкін. Шарлы қосылыстар бұрыштық айналуға мүмкіндік береді және иілу сәттерінің тіреуіш түтікке енуіне жол бермейді. Тік ұштары қарапайым орнатулар үшін қарапайым түйреуіш қосылымды қамтамасыз етеді. Біз жобаның стандартты мәліметтеріне сәйкес келетін соңғы түрін береміз.

Ұзақ қызмет ету мерзімі үшін коррозиядан қорғау

Стандартты бетті өңдеу құбырдың ішінде және сыртында біркелкі жабуды қамтамасыз ететін ыстық мырышпен қаптау болып табылады. Жетілдірілген қорғаныс үшін біз жоғары құрылымды эпоксидті жабындарды, біріктірілген эпоксидті (FBE) және үш қабатты полиэтиленді (3PE) жүйелерін ұсынамыз. Қаптауды таңдау учаскенің атмосфералық жағдайлары мен жұмыс температурасына байланысты келісіледі.

Халықаралық стандарттарға сәйкестік

Айналмалы тіректер технологиялық және қуат құбырларына арналған ASME B31.1 және B31.3, құбыр тіректеріне арналған MSS SP-58 және GB/T стандарттарына сәйкес әзірленген және жасалған. Жоба спецификациясы баламалы кодтарды талап еткенде, техникалық үйлесімділікті және қолданыстағы стандартқа жеткізуді қарастырамыз.

Техникалық сипаттамалар

480 кН жоғары жүктеме көрсеткіштері және стандартты емес сапарлар тапсырыс тапсырыстары ретінде өңделеді. Біздің инженерлік топ берілген жүк жағдайына арналған дизайнды тексереді және өндіру алдында бекіту сызбаларын ұсынады.

Қосымша керек-жарақтар

Арнайы орнату және өнімділік талаптарын сәйкестендіру үшін келесі керек-жарақтарды қосуға болады:

Кездейсоқ импульстік жүктемелер үшін жылдамдыққа сезімтал құлыптау мүмкіндігін қосатын динамикалық шектеулер

Шағын ұңғылы құбырлардағы жоғары жиілікті дірілді әлсірету үшін тіреуішпен біріктірілген серіппелі діріл оқшаулағыштары

Ұзындығын реттеу қажет емес және қарапайым байлау шыбықтары артықшылық беретін қолданбаларға арналған қатты қосқыштар

Жерленген немесе су астындағы қызметке арналған FBE және 3PE сияқты тоттануға қарсы жаңартылған жабындар

Бұл аксессуарлар зауытта біріктірілген және толық құрастыру жөнелту алдында бір бірлік ретінде сыналады.

Сапаны бақылау және құжаттама

Әрбір теңселу тірегі өлшемді түрде тексеріледі және қажет болған жағдайда көрсетілген сыйымдылықты растау үшін жүктеме сыналады. Динамикалық немесе сейсмикалық қолданбалар үшін біз сынақ сертификаттарын және жылу нөміріне материалды бақылауды қамтамасыз етеміз. Дәнекерленген тігістерді білікті мамандар визуалды және қажет болған жағдайда енетін сынауды пайдалана отырып тексереді.

Біздің ISO 9001 сертификатталған процедураларымыз болат пен жабын материалдарын тексеруден бастап түпкілікті құрастыру мен орауышқа дейінгі бүкіл процесті бақылайды. Біздің тапсырыстарымыздың 70%-дан астамы жобадан кейін құбырларды шектеу жобамыздың орындалуына сенетін қайталанатын клиенттерден келеді.

Айналмалы тіректер орнатылған жерде

Электр энергиясын өндіру

Жылулық және ядролық қондырғылардағы негізгі бу және қоректік су желілері осьтік жылу өсуін шектемей, бу балғасы мен сейсмикалық оқиғалар кезінде бүйірлік қозғалысты тежеу ​​үшін тербеліс тіректеріне сүйенеді.

Мұнай-химия және мұнай өңдеу зауыттары

Технологиялық қондырғылардағы құбыр тартпалары желден, жарылыстан және екі фазалы ағын дірілінен ауытқуды шектеу үшін тербеліс тіректерімен жабдықталған. Реттелетін ұзындық оларды қолданыстағы кептелістерге қайта орнатуға ыңғайлы етеді.

HVAC және көп қабатты үйлер

Биік ғимараттардағы салқындатылған су көтергіштер, конденсатор су желілері және сантехникалық тіректер термиялық цикл мен ғимараттың тербелісінен туындаған бүйірлік қозғалысты басқару үшін тербеліс тіректерін пайдаланады. Мырышпен қапталған әрлеу жабық және ашық жерлерге сәйкес келеді.

Кеме жасау және теңіз платформалары

Кемелер мен теңіз платформаларындағы құбырлар толқындар мен механизмдердің тұрақты қозғалысына тап болады. Тот баспайтын болаттан жасалған корпустары және жоғары коррозияға қарсы жабындары бар серпілмелі тіректер туралауды сақтайды және осы агрессивті ортада құбыр қосылыстарын шаршаудан қорғайды.

Ядролық қондырғылар

Қауіпсіздікке қатысты құбыр жүйелері толық материал және сынақ құжаттама пакеттері бар жобаға тән ядролық код корпусына арналған иілу тіректерін пайдаланады.

Жиі қойылатын сұрақтар

Тербелмелі тіректің қатты тіреуіштен немесе снубберден айырмашылығы неде?

Қатты тірек барлық қозғалысты, соның ішінде жылу кеңеюін құлыптайды, бұл құбырға шамадан тыс жүктеме түсіруі мүмкін. Гидравликалық сөндіргіш баяу термиялық қозғалысқа мүмкіндік береді және тек жылдам динамикалық қозғалыс кезінде құлыпталады. Айналмалы тірек осьтік термиялық орын ауыстыруға мүмкіндік бере отырып, бір жазықтықта қатты бүйірлік шектеуді қамтамасыз етеді, бұл оны жылу өсу бағыты белгілі және бүйірлік жүктемені болжауға болатын қолданбалар үшін қолайлы етеді.

Стандартты көміртекті болаттан жасалған тірекке қандай температура шегі қолданылады?

Ыстық мырышпен қапталған стандартты көміртекті болаттан жасалған тіректер шамамен 350 °C дейін жұмыс істей алады. 550 °C-қа дейінгі жоғары температуралар үшін біз легирленген болат пен жоғары температуралы жабындарды қолданамыз немесе корпусты жабынсыз қалдырамыз. Соңғы қосылым компоненттері де жоғары температураға сәйкес таңдалады. Дұрыс материалды таңдау үшін сұрау кезінде құбыр бетінің нақты температурасын бөлісуді ұсынамыз.

Айналмалы тіректерді кез келген бағытта орнатуға бола ма?

Иә. Тіректі тік, көлденең немесе бұрышта орнатуға болады. Шарлы қосылыстардың шеткі қосылыстары бұрыштық сәйкессіздікті қамтамасыз етеді, ал реттелетін ұзындық кез келген бағыттағы торап рұқсаттарын алады. Жалғыз талап - екі шетіндегі құрылым көрсетілген жүктемені көтере алады.

Тізімделген ауқымдардан тыс теңшеу қолжетімді ме?

Біз 480 кН-ден жоғары жүктемелермен, стандартты емес реттеу жүрістерімен және арнайы соңғы арматурамен тұрақты түрде иілу тіректерін жеткіземіз. Таңдамалы тапсырыстар өндіру басталғанға дейін берілген мақұлдау сызбаларымен және дизайн есептеулерімен өңделеді.

Қандай құжаттама жөнелтіліммен бірге жүреді?

Әрбір тапсырыс материалды сынау сертификаттарын, өлшемдік есептерді, бетті өңдеуге сәйкестігін және қажет болған жағдайда функционалдық сынақ жазбаларын қамтиды. Ядролық немесе қауіпсіздік тұрғысынан маңызды қолданбалар үшін біз сатып алу тапсырысында көрсетілгендей толық бақылау және сәйкестік құжаттамасын береміз.

Сіздің әдеттегі қабылдау уақытыңыз қандай?

Ортақ сипаттамалары бар стандартты иілу тіректерін төрт-бес апта ішінде жасауға болады. Үлкен жүктемелер, легирленген болаттар және арнайы жабындар кестені ұзартуы мүмкін. Біз баға ұсынысы кезінде нақты жеткізу күнін растаймыз және өндірістің ашық жоспарын сақтаймыз.

Тяньшунмен жұмыс

Sway strut талабы туралы бізге хабарласқанда, өнім инженериясы бойынша білімі бар арнайы есептік жазба менеджері 24 сағат ішінде жауап береді. Біздің команда дизайнға да, сайтқа да сәйкес келетін конфигурацияны ұсыну үшін жүктеме деректерін, жұмыс температурасын, құбыр өлшемін және соңғы қосылым таңдауыңызды қарастырады. Арнайы ұзындықтар, арнайы жабындар және құжаттама пакеттері ерекше жағдайлар емес, күнделікті жеткізіліміміздің бөлігі болып табылады.

Жеткізуден кейін біз орнату бойынша кеңестер мен орнатудан кейінгі қолдауға дайын боламыз. Клиенттеріміздің ұзақ мерзімді сенімі, 70%-дан астам қайталанатын бизнесте көрініс табады, біздің иілу тіректеріміз қызмет көрсету жылдарында күтілгендей жұмыс істейтінін растайды.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 м² нысан, Цзянсу, Қытай – 45-тен астам елге экспорттау.

Құбырды бүйірінен ұстап тұратын, осьтік тыныс алуына мүмкіндік беретін бұралмалы тіректер.
