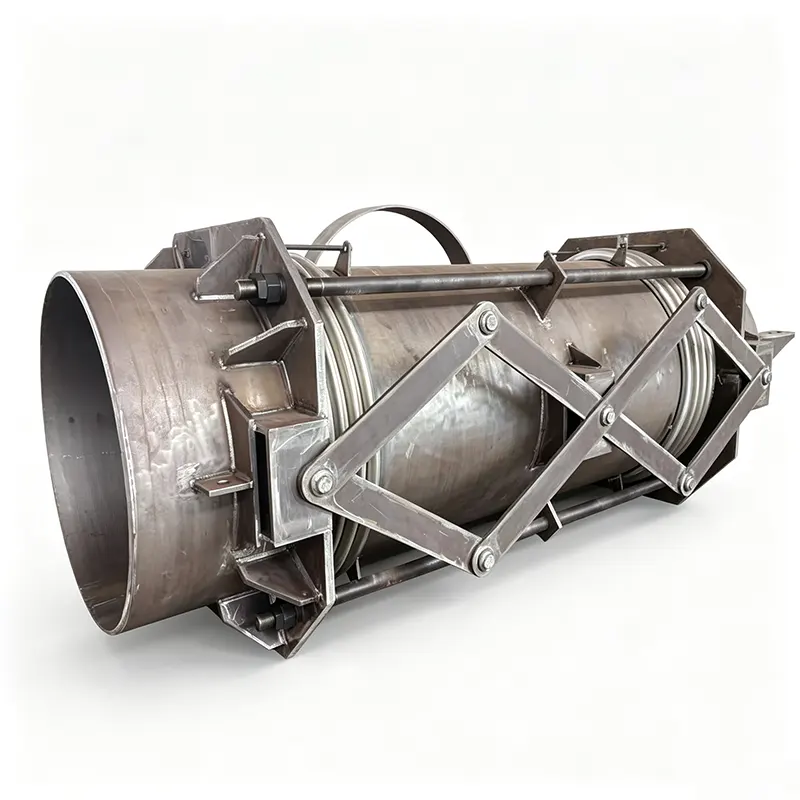

Металл сильфонды компенсатор

Янчжоу Тяньшун 2012 жылдан бері металл сильфонды компенсаторларды шығарады. 14 жылдық бағдарланған тәжірибесі және 100-ден астам білікті қызметкері бар 35 000 м² зауыты бар біз 45-тен астам елге стандартты және толығымен тапсырыс бойынша конструкцияларды жеткіземіз. Біздің компенсаторлар EJMA стандарттарына сәйкес жасалған және материалды бақылау, 100% бұзбайтын сынақ және әр қондырғыда гидростатикалық тексеру арқылы қолдау көрсетіледі.

Неліктен сенімділік тек брошюра емес, дизайнға кіреді

Шаршау мерзімі есептелген, болжанбайды

Циклдың қызмет ету мерзімі бір уақытта осьтік, бүйірлік және бұрыштық қозғалыстарды қамтитын нақты операциялық конвертке арналған EJMA нұсқаулары бойынша анықталады. Стандартты конструкциялар 1000, 3000 немесе 5000 толық цикл үшін тексеріледі, бұл түйісудің тек қағазда ғана емес, жылу циклдері бойынша болжанғандай орындалуын қамтамасыз етеді.

Материалдық тұтастық құжаттармен қамтамасыз етілген

Сильфон материалының әрбір жылытуы - SS304, SS316L, SS321, Inconel 625 немесе Hastelloy - толық диірмен сертификаттарымен және бақылау жазбаларымен бірге келеді. FCCU катализатор желілері немесе химиялық тасымалдау сияқты коррозиялық қызметтер үшін хлорид кернеуінің коррозиясының крекингіне төтеп беретін жоғары никельді қорытпаларды ұсынамыз және сақтаймыз.

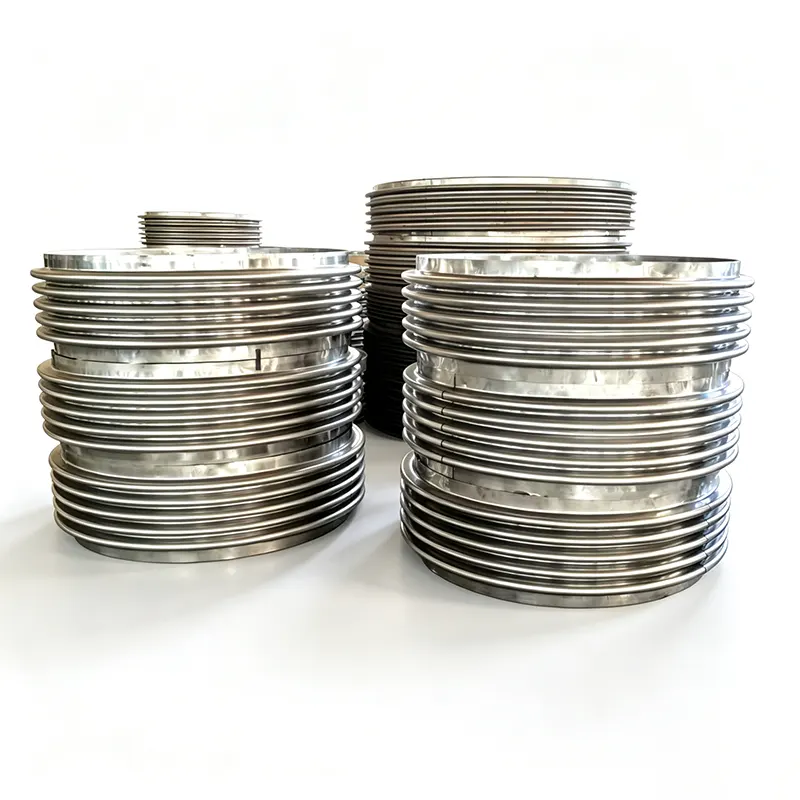

Кіріктірілген баяндауышы бар көп қабатты құрылыс

Қысым немесе қауіпсіздік қажет болса, біз бір қабатты емес, көп қабатты сильфондарды пайдаланамыз. Қабатталған құрылым күш қосады, икемділікті сақтайды және қауіпсіздік артықшылығын енгізеді: егер ішкі қабат тесіліп кетсе, сыртқы қабат қысымды уақытша ұстап тұрады, ал ағып кету хабарлау тесігі арқылы анықталады — жоспарланбаған өшірудің орнына болжамды техникалық қызмет көрсету.

100% NDT арқылы өтетін дәнекерлеулер

Сильфондардың бойлық және айналмалы тігістері, сондай-ақ бекіту дәнекерлеулері 100% радиографиялық (RT) немесе пенетранттық (ПТ) тексеруден өтеді. Біздің үйдегі дәнекерлеушілер білікті процедуралардан өтеді және жөнелту алдында әрбір қондырғы 1,5 есе жобалық қысымда гидростатикалық сынақтан өтеді. Сынама алу жоқ — әрбір буын зауыттан өзінің сынақ есебімен шығады.

Тербеліс пен резонансқа қарсы тұрақтылық

Дұрыс есептелген орташа квадраттық қысым кернеуі және бұралуға қарсы дәлелденген мүмкіндіктер арқылы бағандардың бұралуы мен жазықтықтағы иілудің алдын алады. Ішкі ағынды төсемдер турбуленттілікті, эрозияны және ағынмен индукцияланған дірілді азайтады; сыртқы қақпақтар немесе байлау шыбықтар сильфон элементін және бағыттаушы қозғалысын қорғауға арналған — стандартты керек-жарақтар ретінде қосылып қана қоймай, арнайы қызметке арналған өлшемдері бар.

Техникалық ауқымы

Тек каталог кодтары емес, құбыр жүктемелеріне сәйкес келетін түрлер

Осьтік сильфонды компенсаторлар – анкерлер мен бағыттағыштар қысыммен итермелейтін түзу термиялық кеңейтуге арналған.

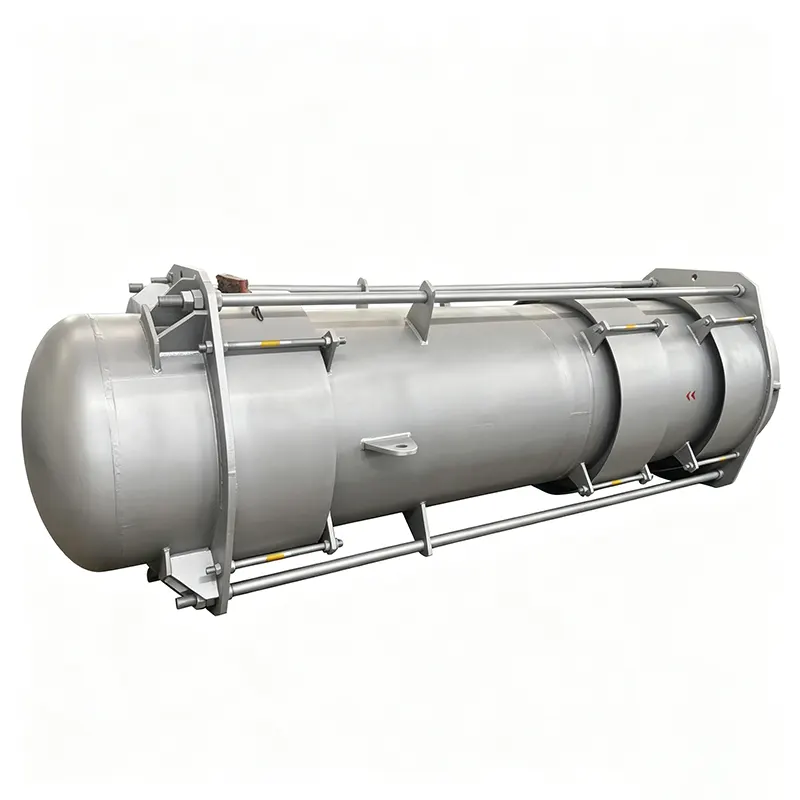

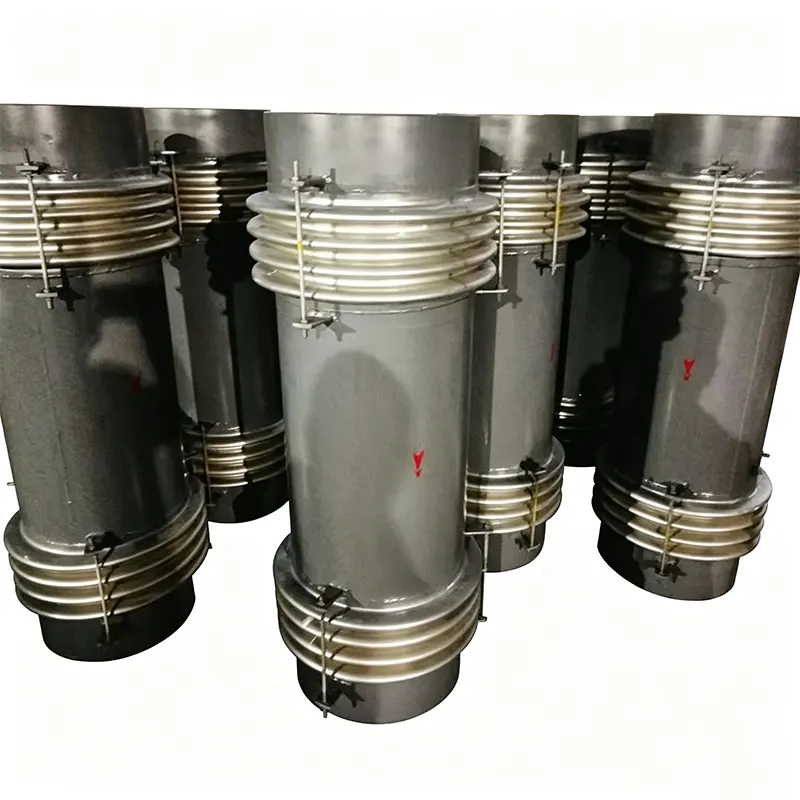

Әмбебап компенсаторлар (байланған) – үлкен бүйірлік және бұрыштық қозғалыстарды қысымды итермелейтін штангалармен сіңіреді; сорғы корпустарын қорғау үшін Оңтүстік-Шығыс Азиядағы сорғы бөлмелерінде кеңінен қолданылады.

Топсалы сильфонды қосылыстар – қозғалысты бір бұрыштық жазықтықпен шектейді, қысымды тежеу ​​кезінде Z-тәрізді құбыр аяғындағы кеңеюді сіңіруге өте ыңғайлы.

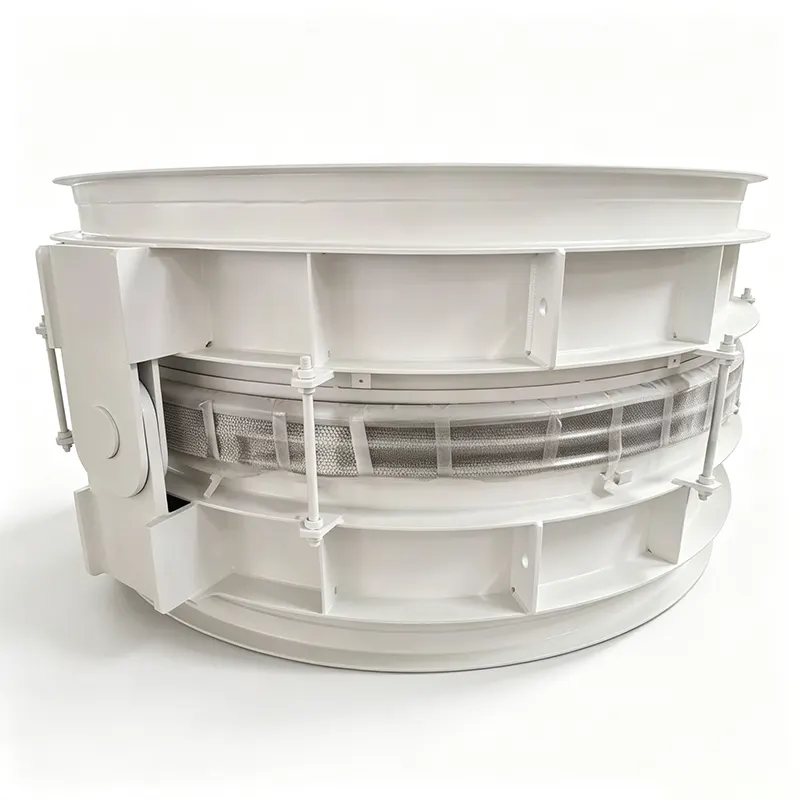

Гимбальды компенсаторлар – құбыр жүйесінің күрделі қозғалыстарын сіңіру үшін жиі жиынтықта біріктірілген бірнеше жазықтықта бұрыштық қозғалысқа мүмкіндік береді.

Қысымды теңестіретін компенсаторлар – турбиналар мен жылу алмастырғыштар сияқты жалғанған жабдықтағы қысымды итеру күшін жояды, бұл жағдайда сильфонды якорьге беру мүмкін емес.

Сыртқы қысымды сильфондар – үлкен осьтік қысу қажет болған жағдайда немесе сильфон сыртқы зақымданудан және турбулентті ағыннан қорғалуы керек жерлерде қолданылады.

Әрбір түрі дұрыс ішкі жеңмен, сыртқы қақпақпен және қолданбаға арналған нұсқаулармен конфигурацияланады — егер нақты талап етілмесе, жалаңаш сильфон ретінде жіберілмейді.

Олар қайда жұмыс істейді және материалды таңдау процесті қалай бақылайды

Электр энергиясын өндіру – турбиналық сору, қазандық көмір ұнтағы каналдары, орталықтандырылған жылу айналымы желілері. Үлкен диаметрлер, жоғары температура, аралас қозғалыстар. Inconel 625 немесе SS321 температура мен шаршауға төзімділікке тән.

Мұнай өңдеу және мұнай-химия зауыттары – FCCU, жылу алмастырғыш пойыздар, мұнай тасымалдау құбырлары. Inconel 625 немесе Hastelloy сияқты коррозияға төзімді қорытпалар күкірт құрамы, хлоридтер және жұмыс температурасы негізінде таңдалады.

Орталықтандырылған жылыту және HVAC – бу магистральдары, салқындатылған су тізбектері. Дәлелденген осьтік циклдің қызмет ету мерзіміне баса назар аудару; көміртекті болат және сыртқы қорғаныс жабындары бар SS304 сильфондары кең таралған.

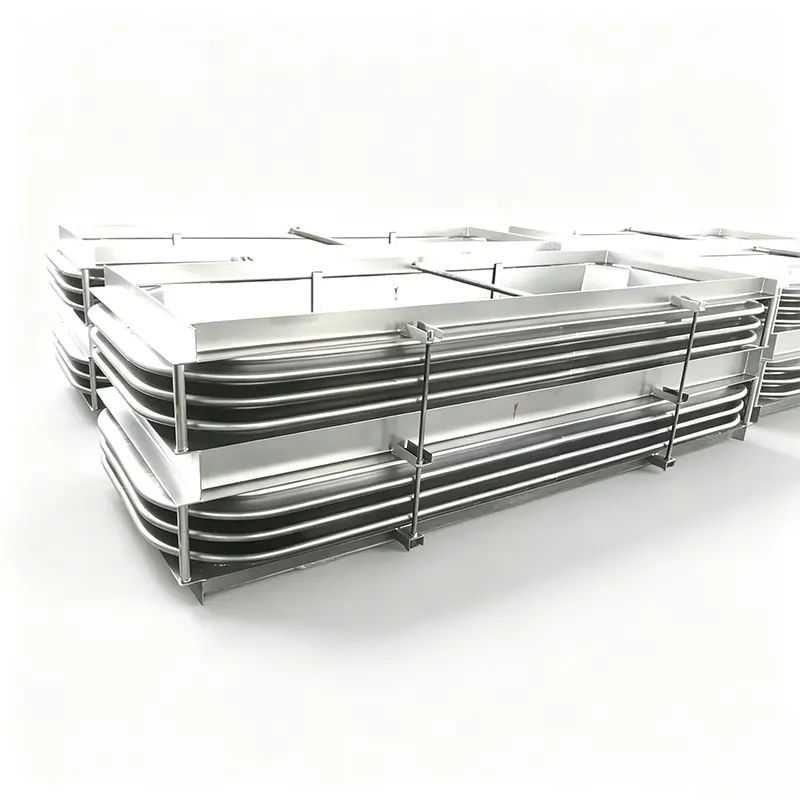

Болат диірмендері және металлургиялық процестер – ыстық жарылыс пештері, кокстеу жүйелері, шаңсорғыштар. Қызмет көрсету температурасы 800 °C-тан асқанда, біз ішкі төсемі бар металл сильфонды жасауға болатынын немесе отқа төзімді төсемі бар тікбұрышты қондырғылар сияқты балама компенсацияның қолайлырақ екенін ұсынамыз. Мәжбүрлеп сату емес, адал инженерлік нұсқаулық.

Суды тазарту және сорғы станциялары – сорғыны ағызу дірілін оқшаулау, суды алыс қашықтыққа тасымалдау. Байланған компенсаторлар қысымды тежейді және оның сорап фланецтеріне және бетон тірек блоктарына өтуіне жол бермейді.

Сертификаттар және қайталанатын дәлелдер

Біздің сапа жүйеміз ISO 9001:2015 стандартына сәйкес сертификатталған. Өнімдер қажет болған жағдайда CE таңбалау талаптарына сәйкес келеді және конструкциялар көрсетілген кезде ASME немесе API стандарттарына сәйкес тексерілуі мүмкін. Дегенмен, ең жақсы дәлел - қайталанатын бизнес: біздің тапсырыстарымыздың 70%-дан астамы өнімнің өнімділігі деректер парақтарына сәйкес келетіндіктен қайта тапсырыс беретін ұзақ мерзімді серіктестерден келеді.

Тяньшунмен жұмыс істеу қалай көрінеді

Сіз өнімді тек коммерциялық емес, техникалық тұрғыдан түсінетін арнайы есептік жазба менеджерімен жұмыс жасайсыз.

Сұраулар 24 сағат ішінде маңызды жауап алады, оның ішінде негізгі операциялық деректермен бөліссеңіз, алдын ала таңдау бойынша кеңес беріледі.

Инженерлік топ материал ұсыныстарын, қозғалыс есептеулерін және орнату бойынша нұсқаулықты қамтамасыз етеді.

Стандартты емес диаметрлерден экзотикалық материалдар комбинацияларына дейін тапсырыс беру дизайны ерекшелік ретінде емес, жүйелі түрде өңделеді.

Өндірісті жоспарлау ашық; уақытында жөнелту норма болып табылады.

Сатудан кейінгі қолдау орнатуды қадағалауды және буынның қызмет ету мерзіміне техникалық қызмет көрсету бойынша кеңес беруді қамтиды.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 м² нысан, Цзянсу, Қытай – 45-тен астам елге жеткізу.

Біз жай ғана компенсаторларды сатпаймыз. Біз олардың жүйеңізде дұрыс жұмыс істейтініне көз жеткіземіз.
