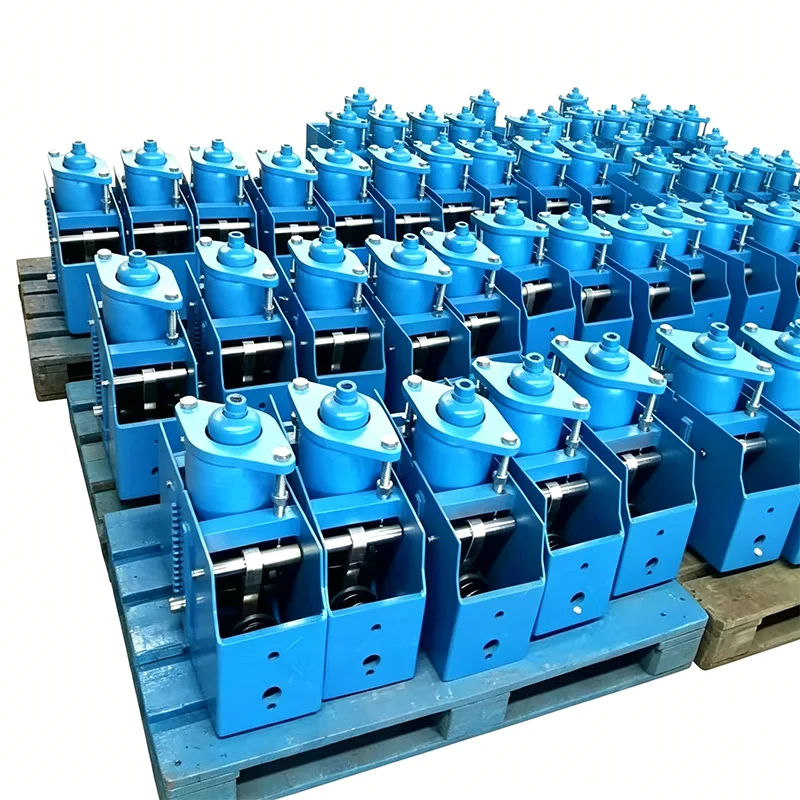

Тот баспайтын болаттан жасалған тұрақты серіппелі тірек

Теңіз, химия, фармацевтика және тамақ өңдеу өнеркәсібі сияқты жоғары коррозиялық орталарда кәдімгі көміртекті болаттан жасалған тұрақты серіппелі тіректер әдетте 1-3 жыл ішінде корпустың коррозиясының перфорациясын, серіппелі тот сынуын және байланыс болттарын басып алуды бастан кешіреді. Бұл ақаулар құбырдағы кернеудің шоғырлануын және ортаның ағып кетуін тудырып қана қоймайды, сонымен қатар зауыттың жоспардан тыс тоқтап қалуына әкеліп соқтырады, бұл үлкен экономикалық шығындар мен қауіпсіздікке қауіп төндіреді.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Толығымен тот баспайтын болаттан жасалған материалдардан жасалған, Тот баспайтын болаттан жасалған тұрақты серіппелі тірек коррозиялық ортада құбырды қолдау мәселелерін түбегейлі шешеді.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

Сұрыпталған баспайтын болаттан жасалған материал жүйесі

Біз тот баспайтын болаттан жасалған тұрақты серіппелі тіректерге арналған толық сұрыпталған материал жүйесін құрдық, олар әртүрлі коррозия дәрежесіне және жұмыс жағдайына қойылатын талаптарға сәйкес материалдарды шамадан тыс жобалауды немесе жеткіліксіз өнімділікті болдырмайды:

Материалдық дәрежесі	Негізгі құрам	Коррозияға төзімділік	Қолданылатын орталар
304 Тот баспайтын болат	18Cr-8Ni	Жақсы	Ішкі жұмсақ коррозия, тұщы су ортасы, жалпы химиялық атмосфера
316L Тот баспайтын болат	16Cr-12Ni-2Mo	Өте жақсы	Теңіз атмосферасы, әлсіз қышқылдар мен сілтілер, химиялық ағынды сулар, тамақ өнімдерін өңдеу
2205 Дуплексті болат	22Cr-5Ni-3Mo	Жоғары	Күшті қышқылдар мен сілтілер, жоғары хлор иондары бар теңіз суы, мұнай және газ кен орындарының ортасы
904L супер баспайтын болат	20Cr-25Ni-4,5Mo	Ерекше	Күшті коррозиялық орталар, мысалы, күкірт қышқылы және фосфор қышқылы, жоғары температуралы химиялық орталар

Тот баспайтын болаттан жасалған барлық материалдар Baosteel және Taigang сияқты жетекші отандық болат диірмендерінен алынады. Материалдардың әрбір партиясы түпнұсқалық материал сертификатымен бірге беріледі және 100% спектрлік талдаудан өтеді.

Негізгі өнімділік сипаттамалары

▶  Тот баспайтын болаттан жасалған құрылым: серіппелер мен байланыстардан корпустар мен болттарға дейінгі барлық компоненттер көміртекті болат бөлшектері жоқ, баспайтын болаттан жасалған.

▶  Тұрақты күш дәлдігі: Толық соққы жүктемесінің өзгеру жылдамдығы ≤5%, коррозияға әсер етпейтін ұзақ мерзімді өнімділікті сақтайды

▶  Пассивацияның коррозияға қарсы өңдеуі: бетінде тығыз оксидті қабықшаны қалыптастыру үшін барлық компоненттер тұздалу және пассивациялау өңдеуден өтеді.

▶  Магниттік емес дизайн Қосымша: магниттік емес тот баспайтын болаттан жасалған нұсқалары МРТ бөлмелері сияқты арнайы орындар үшін қолжетімді

▶  Толығымен жабылған құрылым: коррозиялық ортаның ішкі механизмдерге енуіне жол бермейді, қызмет мерзімін ұзартады.

▶  Онлайн реттелу мүмкіндігі: жүктемені тоқтатпай дәл баптау үшін тот баспайтын болаттан жасалған реттеу болттарымен жабдықталған.

Көміртекті болаттан жасалған тұрақты серіппелі тіректерден негізгі айырмашылықтар

Салыстыру элементі	Көміртекті болаттан жасалған тұрақты серіппелі тірек	Тот баспайтын болаттан жасалған тұрақты серіппелі тірек
Негізгі корпус материалы	Q235B/Q345B Көміртекті болат	304/316L/2205 Тот баспайтын болат
Коррозияға қарсы қызмет мерзімі	1-3 жыл (қарапайым бояу)	10-20 жыл (маринадтау және пассивация)
Техникалық қызмет көрсету жиілігі	Жыл сайынғы тотты кетіру және бояу	Тұрақты коррозияға қарсы техникалық қызмет көрсету қажет емес
Жұмыс температурасы	-40℃ ~ +450℃	-196℃ ~ +600℃
Медиа үйлесімділігі	Тек бейтарап медиа	Көптеген коррозиялық орталармен үйлесімді
Өмірлік циклдің жалпы құны	Жоғары (жиі ауыстыру + техникалық қызмет көрсету)	Төмен (ұзақ мерзімді пайдалану үшін бір реттік орнату)



Әдеттегі қолданба сценарийлері

Тот баспайтын болаттан жасалған тұрақты серіппелі тіректер жоғары коррозиялық орталар үшін арнайы әзірленген:

▶  Теңіз платформаларындағы және теңіз жел электр станцияларындағы құбыр жүйелері

▶  Мұнай-химия өнеркәсібіндегі қышқылды, сілтілі және тұзды ортаны тасымалдау құбырлары

▶  Фармацевтика және тамақ өңдеу өнеркәсібіндегі құбырларды тазарту

▶  Теңіз суын тұщыту және ағынды суларды тазарту қондырғыларындағы құбырлар

▶  Жағалау аймақтарындағы СТГ терминалдары мен резервуар парктері

▶  Атом электр станцияларындағы радиоактивті орта құбырлары

Эксклюзивті өндірістік процестер

Тот баспайтын болаттан жасалған материалдардың сипаттамаларын ескере отырып, біз тот баспайтын болаттан жасалған тұрақты серіппелі тіректерге арналған эксклюзивті өндірістік процестерді әзірледік:

▶  Аргон доғалық дәнекерлеу: барлық дәнекерлеу тігістері шашыраңқы немесе шлак қоспалары жоқ газды вольфрамды доғалық дәнекерлеуді (GTAW) қолданады.

▶  Интегралды маринадтау және пассивация: барлық беттерде тұрақты коррозияға қарсы өнімділікті қамтамасыз ету үшін құрастырудан кейін жалпы тұздау және пассивация

▶  Темірдің ластануын бақылау: көміртекті болаттың ластануын болдырмау үшін өндіріс кезінде арнайы құралдар пайдаланылады.

▶  Тұз бүрку сынағы: Өнімнің әрбір партиясы коррозияға қарсы өнімділікті тексеру үшін 72 сағаттық бейтарап тұзды бүрку сынағынан өтеді.

▶  Гелийдің ағып кетуін анықтау: гелийдің ағуын анықтау жоғары тығыздау талаптары бар өнімдер үшін орындалады.

Толық процестің сапасын бақылау

Жеткізу алдында әрбір өнімге кешенді ішкі сынақ жүргізіледі

Жеткізу алдында әрбір өнім толық ішкі сынақ процесінен өтеді. Бұл процесс өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жеткізіледі.

Үшінші тарапты аккредиттеу туралы түсініктеме

Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуімен бірдей емес. Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны бөлек қосымша қызмет ретінде ұсынуға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Бұл қызмет химиялық құрамды талдауды, созылуды сынауды, Charpy төмен температурадағы соққыны сынауды және қаттылықты сынауды қамтиды.

2. Дәнекерлеу NDT

Қолжетімді әдістерге магниттік бөлшектерді сынау (MT), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) кіреді.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің ерекше артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Стандартты отандық жеткізушіден жоғары

Өнімнің өзін ғана қамтамасыз ететін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын береміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Техникалық қызмет көрсету

Коррозиялық ортаны тегін бағалау және материалды таңдау бойынша ұсыныстар

Стандартты емес тот баспайтын болаттан жасалған тұрақты серіппелі тіректердің тапсырыс бойынша дизайны

Орнату бойынша нұсқаулық және коррозияға қарсы техникалық қызмет көрсету бойынша оқыту

Өмір бойы техникалық қолдау көрсетумен 12 айлық кепілдік мерзімі

Апаттық қосалқы бөлшектер 48 сағат ішінде жөнелтіледі

Жиі қойылатын сұрақтар (ЖҚС)

С: Тот баспайтын болаттан жасалған тұрақты серіппелер тотты ұстай ма?

A: Тот баспайтын болат мүлдем тот баспайды, бірақ белгілі бір ортада тамаша коррозияға төзімді. Біздің өнімдер теңіз атмосфералық ортада 10 жылдан астам тот баспауды қамтамасыз ететін тұздықтау және пассивациялау өңдеуден өтеді. Жоғары коррозиялық орталар үшін қажетіне қарай жоғары сапалы материалдарды таңдауға болады.

С: Тот баспайтын болаттан жасалған тағамдық өнімдерді ұсына аласыз ба?

A: Иә. Біз FDA тағамдық байланыс стандарттарына сәйкес келетін 316L тот баспайтын болаттан жасалған өнімдерді ұсынамыз. Беттері өлі бұрыштары жоқ жылтыратылған және тазалау оңай, бұл оларды тамақ өңдеу және фармацевтика өнеркәсібі үшін жарамды етеді.
