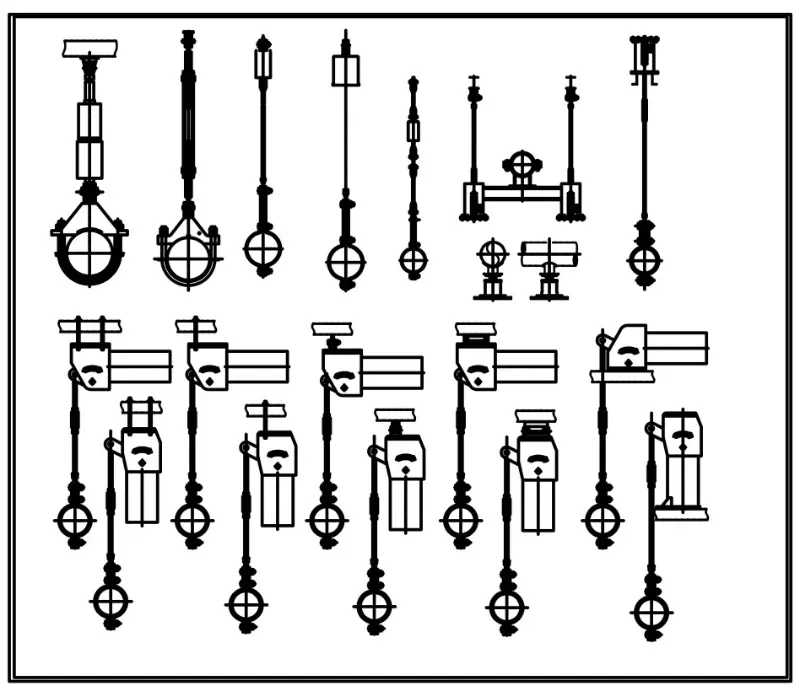

Сыйымдылығы жоғары тұрақты серіппелі ілгіш

Янчжоу Тяньшун 2012 жылдан бері тұрақты жүк көтеретін серіппелі тіректерді жобалап шығарады. Біздің жоғары жүктемелі ілгіштер 500 кН-ға дейінгі жобалық жүктемелерді жабатын және одан да көп реттелетін ілгіштер 100-ден астам білікті қызметкері бар 35 000 м² нысанда салынған. Әрбір құрылғы алдын ала орнатылған, сыналған және толық құжаттамамен бірге 45-тен астам елдердегі жобаларға жіберіледі.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. Барлық өндірістік қондырғылар ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуымен жөнелтілгенге дейін жүктемені калибрлеуге жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Техникалық шолу

Параметрлер техникалық жағынан үйлесімді болса, біз ұлттық стандарттар арасында түрлендіреміз. Жобалық жүктемелер мен қозғалыстар таңдалған стандарт шегіне түскенде түзету коэффициенттері қолданылмайды.

Неліктен жоғары жүктемелі құбыр тірегінде тұрақты жүктеме маңызды?

Жоғары жүктемелі тұрақты серіппелі ілгіш термиялық кеңеюге байланысты үлкен тік орын ауыстыруды сезінгенде, серіппе қысылғанда немесе ұзарған кезде айнымалы серіппелі тірек өзінің қарсылық күшін өзгертеді. Бұл жүктеме ауытқуы құбыр қабырғасына, жалғанған жабдыққа және көрші тіректерге қажетсіз кернеуді тасымалдауы мүмкін. Тұрақты серіппелі ілгіш суық күйден ыстық жұмыс күйіне және оның арасындағы барлық жерде іс жүзінде өзгермейтін тірек күшін беру арқылы бұл мәселені жояды.

Механизм иінді және шатун жинағы арқылы әрекет ететін қысу серіппесін пайдаланады. Геометрия негізгі бұрылыстың айналасындағы серіппе моменті инсульттің әрбір нүктесіндегі жүктеме моментіне тең болатындай етіп орналастырылған. Нәтиже - құбырдың тігінен қаншалықты қозғалатынына қарамастан, тар ауытқу жолағында қалатын тірек күші.

Жоғары жүктеме сенімділігін мүмкін ететін дизайн мүмкіндіктері

Тар ауытқуы бар берік жүк көтергіштігі

Стандартты модельдер 0,1 кН-ден 500 кН-ға дейінгі жұмыс жүктемелерін қамтиды. 500 кН асатын жүктемелер үшін біз тапсырыс берушінің сызбалары мен техникалық сипаттамаларына сәйкес арнайы тіректерді құрастырамыз. Жүктеменің ауытқуы стандарт ретінде номиналды мәннің ±5% шегінде сақталады, жоғары дәлдік опциясы ±3% жетеді. Бұл қатаң төзімділік жөнелту алдында біздің калибрлеу стендінде тексеріледі.

Ауыр тік жүруге арналған тұрақты құрылым

Корпус құрылыс қоқыстары мен алаңның ластануын көктем мен байланыстан алшақ ұстайтын қорғаныс қоршауы ретінде әрекет етеді. 50 мм, 100 мм, 200 мм және 400 мм стандартты жүру мүмкіндігі бар және құбырдың орналасуы талап еткенде 600 мм-ге дейінгі нақты жүруді қамтамасыз етуге болады. Жоғарғы және төменгі қозғалыс шектеулері кез келген бағытта асып кетуді болдырмау үшін біріктірілген және көрінетін саяхат шкаласы орнату топтарына кез келген уақытта позицияны растауға мүмкіндік береді.

Ұзақ шаршау үшін таңдалған көктемгі материалдар

Серіппелі катушкалар 60Si2Mn немесе 50CrVA болаттан оралған, екеуі де жоғары шаршауға төзімділігі және жылу циклінің жылдарындағы тұрақты өнімділігі үшін таңдалған. Жақсы материал мен бақыланатын орау процестерінің үйлесімі электр және технологиялық қондырғыларда күтілетін тұрақты жүктемені және ұзақ қызмет көрсету аралықтарын қолдайды.

Алаңды болжаусыз реттеуге болады

Жүктемені реттейтін бұранда тірек күшін сайтта дәл реттеуге мүмкіндік береді. Бұранданы белгіленген бағытта бұру жүктемені 2% қадаммен арттырады немесе азайтады, жалпы реттеу диапазоны үлгіге байланысты ±10% - ±20%. Бұрандаға жақын орналасқан циферблат реттеуді тікелей оқиды, сондықтан слесарь құрылғыны шығармай немесе сыртқы жүктеме ұяшықтарын қолданбай-ақ қажетті параметрді тере алады.

Орнату мен гидросынауды жеңілдететін алдын ала орнатылған түйреуіштер

Әрбір тұрақты серіппелі ілгіш тұтынушы көрсеткен суық орнату күйіне орнатылған қызыл алдын ала орнатылған түйреуіштермен зауыттан шығады. Түтіктер механизмді құлыптайды, осылайша құбырлар жүйесін серіппелі жинақтың одан әрі ауытқуынсыз гидростатикалық сынақтан өткізуге немесе химиялық тазалауға болады. Біздің стандартты түйреуіштер сынақ кезінде номиналды жұмыс жүктемесін екі есеге дейін ұстауға арналған. Егер жоғарырақ сынақ жүктемелері күтілсе, тапсырыс сатысында хабарланған соң түйреуіш жинағын күшейтеміз. Жүйені іске қосу алдында түйреуіштерді алып тастау керек.

Сапаны бақылау және қадағалау

Біздің сапа жүйеміз ISO 9001:2015 стандартына сәйкес сертификатталған. Әрбір тұрақты серіппелі ілгіш құрастырылады және клиенттің белгіленген жүктемесіне және калибрленген сынақ стендінде жүруіне алдын ала орнатылады. Ауытқудың көрсетілген рұқсат шегінде қалуын растау үшін жүктемені инсульттің бірнеше позицияларында жазамыз. Бұл сынақ жазбалары сақталады және оларды жөнелтумен бірге беруге болады.

Серіппелі катушкаларға, конструкциялық болатқа және бекіткіштерге арналған материал сертификаттары диірменге қадағаланады. ASME B31.1, B31.3, EN 13480 немесе басқа халықаралық кодтарға сәйкестікті талап ететін жобалар үшін біз дәнекерлеу процедурасының біліктіліктерін және қажет болған жағдайда NDT есептерін қоса, қажетті құжаттама пакеттерін береміз.

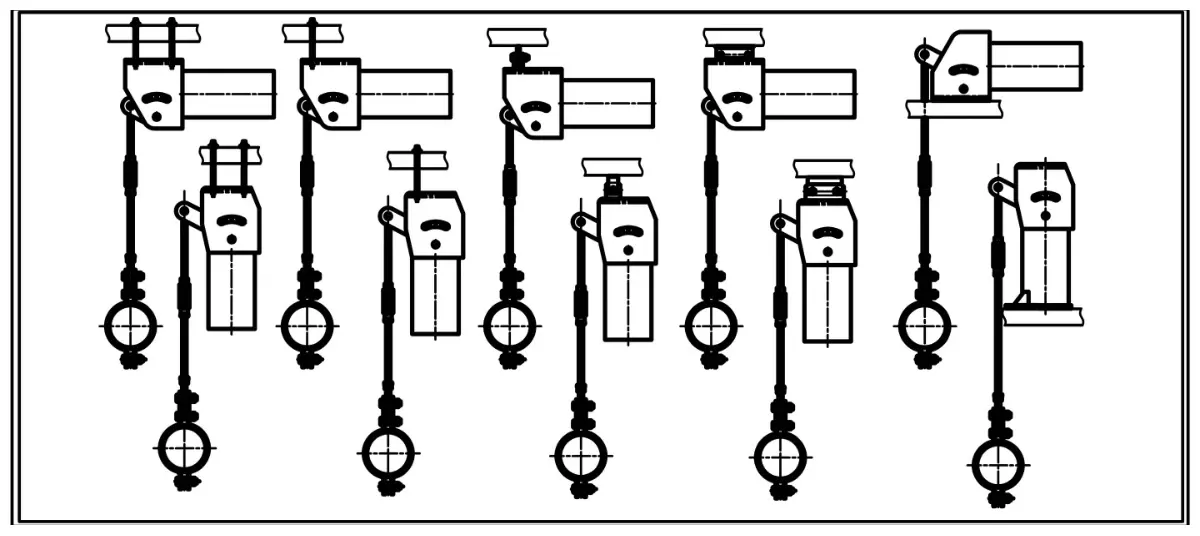

Сыйымдылығы жоғары тұрақты серіппелі ілгіштер қолданылатын жерлерде

Бұл тіректер құбыр жүйесі үлкен тік орын ауыстыруды көретін және өзгермелі тірек күштеріне шыдамайтын жерде орнатылады. Әдеттегі қондырғыларға жылу және атом электр станцияларындағы магистральдық бу желілері, ыстық қыздыру құбырлары, қазандық қоректік су көтергіштері және мұнай өңдеу және химиялық зауыттардағы жоғары температуралы технологиялық құбырлар жатады. Әрбір жағдайда ілгіш суықтан ыстыққа дейін тұрақты дерлік жүктемені ұстап тұрады, бұл турбиналық қосылымдарға, сауыт саптамаларына және басқа да сезімтал жабдыққа кернеудің қажетсіз берілуіне жол бермейді.

Жиі қойылатын сұрақтар

Тұрақты серіппелі ілгіш айнымалы серіппелі тіректен қалай ерекшеленеді?

Ауыспалы серіппелі тірек серіппенің ауытқуы кезінде жүктемені өзгертеді, бұл құбыр суық және ыстық күйде басқа күшті сезінеді. Тұрақты серіппелі ілгіш тірек күші бүкіл инсульт бойы дерлік бірдей болатындай етіп жасалған. Бұл жүктеменің өзгеруіне кернеудің құбыр жүйесіне өтуіне жол бермейді, бұл әсіресе үлкен тік қозғалысы бар сыни желілерде маңызды.

Тяньшун 500 кН жоғары ілгіштерді шығара ала ма?

Иә. Біз жоғары сыйымдылықты қолдауларды тапсырыс бойынша жасалған тапсырыстар ретінде қарастырамыз. Сіз бізге дизайн сызбаларын жібере аласыз немесе жүктемені, саяхатты, соңғы қосылымдарды және қолданылатын кодты көрсете аласыз. Біздің инженерлік команда ілгішті соған сәйкес жобалайды және өндіру алдында бекіту сызбаларын береді.

Алдын ала орнатылған қызыл түйреуіштердің мақсаты қандай және оларды қашан алып тастау керек?

Алдын ала орнатылған түйреуіштер ілгішті суық орнату орнында бекітеді. Олар құбыр жүйесін серіппе қозғалмай толтыруға, гидросынауға немесе химиялық тазалауға болатындай етіп механизмді қатты ұстайды. Барлық сынақтар аяқталғаннан кейін және жүйе қалыпты жұмыс істеу үшін іске қосылмай тұрып, түйреуіштерді алып тастау керек. Жұмыс кезінде оларды орнында қалдыру ілгіштің жұмыс істеуіне кедергі жасайды.

Сіз қандай халықаралық стандарттар бойынша жұмыс істей аласыз?

Біз GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L және JIS B 8501 үлгілеріне тұрақты серіппелі ілгіштерді тұрақты түрде жеткіземіз. Егер жобаңыз басқа стандартты талап етсе, біз бізге басқа стандартты растауды жібереміз.

Корпустың әрлеуін коррозиялық немесе теңіз ортасына бейімдеуге бола ма?

Біздің стандартты әрлеуіміз ыстық мырышталған және эпоксидті боялған. Жоғары коррозиялық орталар үшін арнайы жабын жүйелерін қолдануға немесе баспайтын болаттан корпусты жасауға болады. Сәйкес қорғаныс жүйесін ұсына алуымыз үшін сұрауыңызбен қоршаған орта жағдайын көрсетіңіз.

Төлем шарттары мен әдеттегі жеткізу мерзімдері қандай?

Біз төлемді ақша аудару арқылы қабылдаймыз. Жеткізу уақыты тапсырыс санына және реттелетін параметрлердің күрделілігіне байланысты, бірақ стандартты тұрақты серіппелі ілгіштерді әдетте тапсырыс расталғаннан кейін төрт-алты апта ішінде жасауға және алдын ала орнатуға болады. Жедел жеткізу туралы келісім-шарт бойынша келіссөздер барысында талқылануы және келісілуі мүмкін.

Тяньшунмен жұмыс

Жоғары жүктемелі тұрақты серіппелі ілгіш туралы сұраған кезде сізге коммерциялық шарттарды ғана емес, құбырды қолдау дизайнын түсінетін арнайы есеп менеджері тағайындалады. Біздің инженерлік команда сіздің жүк, жол және құбырларға қойылатын стандарт талаптарын қарастырады және 24 сағат ішінде техникалық ұсыныспен жауап береді. Теңшелетін конфигурациялар — стандартты емес саяхаттар, ұзартылған температура диапазондары, арнайы материалдар немесе жобаға арналған құжаттама — біздің қалыпты жеткізу көлемінің бөлігі ретінде өңделеді.

Жеткізуден кейін біз орнату нұсқаулығын, алдын ала орнатылған түйреуіштерді алып тастау нұсқауларын және техникалық қызмет көрсету бойынша кеңес береміз. Біздің бизнесіміздің 70%-дан астамы циклден кейін болжамды түрде орындау үшін біздің қолдауымызға тәуелді клиенттердің қайталанатын тапсырыстарынан келеді.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 м² нысан, Цзянсу, Қытай — 45-тен астам елге экспорттау.

Жүкті тұрақты ұстап тұратын тұрақты серіппелі ілгіштер, сондықтан құбыр тосынсыйларды көрмейді.
