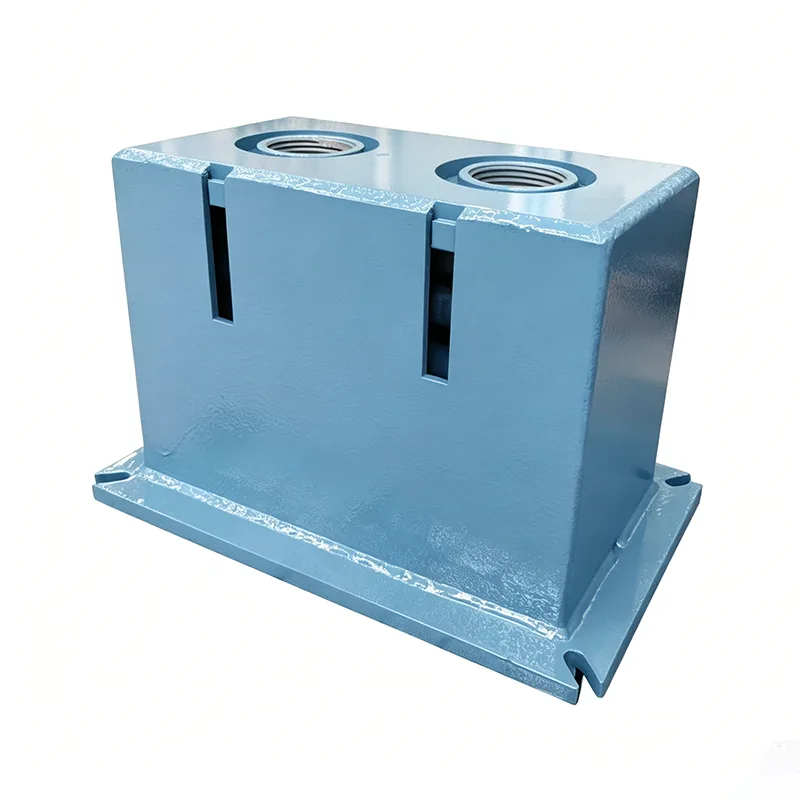

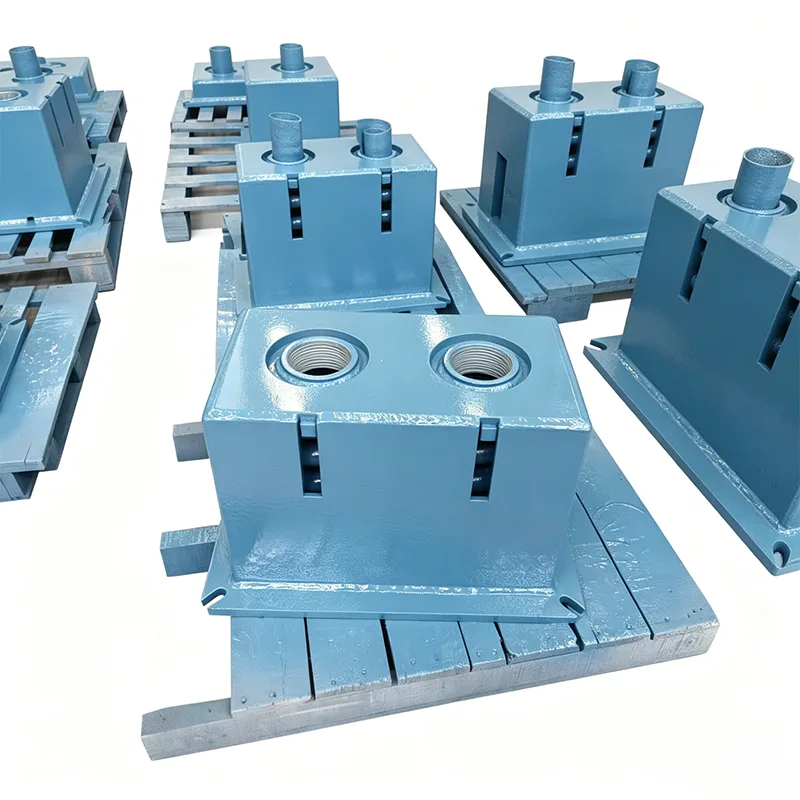

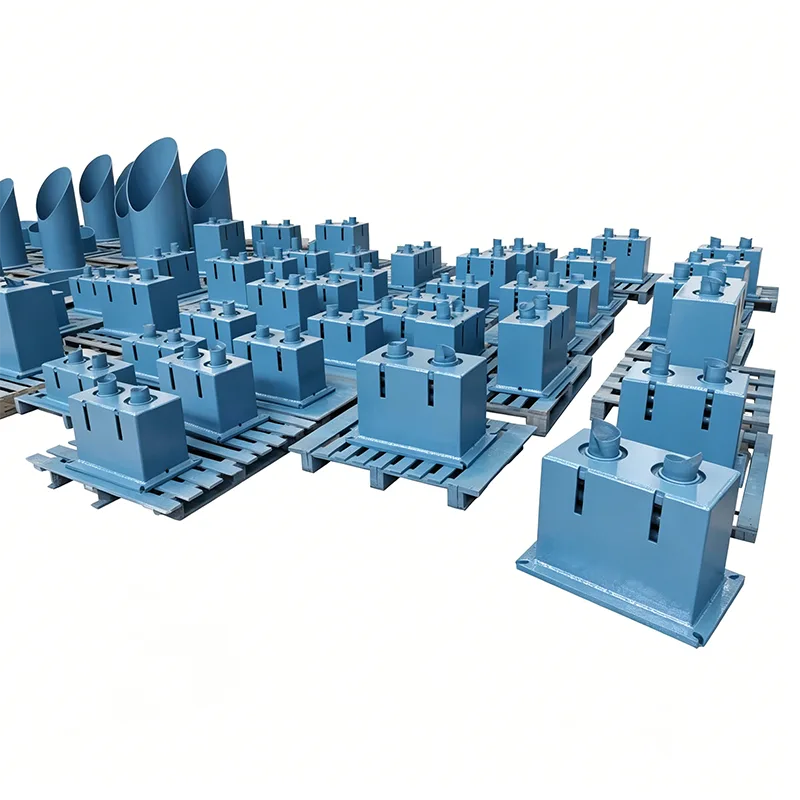

2012 жылы негізі қаланған Yangzhou Tianshun Pipeline Technology Co., Ltd. компаниясы ауыр салмақты құбырларды қолдау шешімдері бойынша ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыстар мен өндірістік тәжірибеге ие. Біздің Big Ton көктемгі тіректеріміз кәдімгі серіппелі ілгіштердің жүктеме шегін бұзып, өте жоғары жүктеме жағдайлары үшін әзірленген теңшелген өнім желісі. 100 тоннадан асатын жалғыз көтеру нүктелері бар экстремалды сценарийлер үшін ғана әзірленген олар бірнеше ұлттық деңгейдегі негізгі энергетикалық жобаларда сәтті қолданылған.
Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.
Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.
Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.
Ультра үлкен диаметрлі қалың қабырғалы құбырлар: DN1200+, қабырғасының қалыңдығы ≥50мм, салмағы 5 тоннадан астам метрге
Ірі жабдықты қосу құбырлары: реакторлардың, жылыту пештерінің, бу турбиналарының кіріс/шығуы, 100 тоннадан астам бір көтеру нүктесі жүктемесі
Ұзын аралықтағы құбыр тартпасының магистральдық желісі: аралығы ≥30 метр, үлкен шоғырланған жүктемелермен
Арнайы легирленген құбырлар: дуплексті болат, никель негізіндегі қорытпа құбырлары, материалдың жоғары тығыздығына байланысты көміртекті болаттан әлдеқайда ауыр.
Стандартты серіппелі ілгіштердің максималды жүктемесі әдетте 40 тоннадан аспайды
Қарапайым құрылымдар 80 тоннадан жоғары деформацияланып, тұрақтылығын жоғалтады
Көп топтық параллель қосылым синхрондауды қамтамасыз ете алмайды, бұл эксцентрлік жүктемені тудырады
Өте аз отандық өндірушілер 100 тонналық+ тіректерді сенімді түрде шығара алады
Big Ton Spring Supports осы салалық мәселені шешу үшін арнайы жасалған.
| Тұрақты серіппелі ілгішке арналған кесте | Мысал |
| Модель/серия | PH, LH, CA, CS, TH |
| Жүктеме сыйымдылығы (жұмыс) | 0,1 кН - 500 кН |
| Жалпы саяхат | 50мм, 100мм, 200мм, 400мм |
| Нақты саяхат | 600 мм дейін |
| Жүктеменің ауытқуы (төзімділік) | ±5% (стандартты) / ±3% (жоғары прек.) |
| Орнату орны | Көлденең / тік |
| Тұрғын үйді аяқтау | Ыстық мырышталған / эпоксидті |
| Жұмыс температурасы. | -20°C және +80°C (Қоршаған орта) |
| Серіппелі катушкалар материалы | 60Si2Mn / 50CrVA |
| Жүктемені реттеу ауқымы | ±10% (Өрісті реттеу) |
4-8 серіппелі топтарға күштің біркелкі таралуы үшін орталық симметриялы орналасу
Жеке серіппе сынағы/сәйкестік, қаттылық ауытқуы ≤2%
Патенттелген жүктемені теңестіру механизмі 100% синхронды қысуға кепілдік береді
Көп серіппелі параллель жүйелерде эксцентрлік жүктемені жояды
Q460C жоғары берік болат, стандартты материалдардан 80% жоғары аққыштық беріктігі
Интегралды қорап түріндегі құрылым, кәдімгі конструкцияларға қарағанда 3 есе жоғары иілу/бұралу қаттылығы
Ақырғы элементтерді оңтайландыру кернеудің шоғырлану нүктелерін жояды
Толық жүктеме кезінде құрылымдық деформация ≤0,5мм
42CrMo легирленген болат түйреуіш біліктері (сөндірілген және шыңдалған)
Максималды түйреуіш диаметрі 150 мм, бір білікті жүк көтергіштігі 300 тоннадан асады
Өздігінен майланатын мыс қорытпасының төлкелері, үйкеліс коэффициенті ≤0,08
Үйкеліс әсерін азайтады, жүктеме тұрақтылығын айтарлықтай жақсартады
CNC жалыны + жүк көтергіш пластиналар үшін плазмалық композитті кесу
Кілт саңылаулары үшін CNC бұрғылау, орналасу дәлдігі ±0,05 мм
Дәнекерлеуден кейінгі кернеуді жеңілдететін өңдеу қалдық кернеуді жояды
Үлкен CNC порталдық орталықтарында бір қысқышты өңдеу
Қос қорғаныс: механикалық шек + гидравликалық буферлеу
Шамадан тыс жүктеме дабылы 110% номиналды жүктеме кезінде іске қосылады
Артық дизайн: бір серіппе тобы істен шыққан жағдайда да қауіпсіз жұмыс
Төңкерілуге қарсы құрылым бүйірлік күштердің әсерінен тұрақтылықты қамтамасыз етеді
100% толық жүктемені тексеруге арналған 300 тонналық арнайы жүк сынағы
Толық инсульт үздіксіз деректерді алу (секундына 10 көрсеткіш)
Нақты уақыттағы тұрақтылықты есептеу – біліктілігі жоқ бірліктер ешқашан жіберілмейді
Модельденген шаршау сынағы ұзақ мерзімді сенімділікті тексереді
Әрбір Big Ton Spring Support жеткізілім алдында міндетті сынақтан өтеді:
Беріктігі жоғары болат құрамы үшін спектрлік талдау
Серіппелі болаттың қаттылығын және металлографиялық сынау
Ішкі ақаулар үшін ультрадыбыстық ақауларды анықтау
Механикалық қасиетін созуға сынау
CNC бөлшектері үшін 3-координаталық өлшемді тексеру
100% UT ультрадыбыстық дәнекерлеу ақауларын анықтау
100% MT магниттік бөлшектердің дәнекерлеуін тексеру
Серіппелі топтық жүктеме-орын ауыстыру қисығының сәйкестігі
300 тонналық сынаушы қадамдық жүктеу: 0→50%→100%→120%
50+ өлшеу нүктелері бар толық инсультті сынау
Жүктеме тұрақтылығын тексеру (≤±3%)
Құрылымдық деформацияны тексеру (≤0,5 мм болуы керек)
Синхрондау дәлдігін тексеру (≤2% топтық ауытқу)
Толық материал сапасы сертификаттары
Дәнекерлеу ақауларын анықтау есептері
Көктемгі сәйкестік сынағы есептері
Толық жүктеме сынақ қисығы есептері
Ақырғы элементтерді талдау есептері
Өнімнің біліктілік сертификаты
Өнім: 150 тонналық Big Ton тұрақты күш серіппелі тірегі
Қолданылуы: Гидрогенизация реакторының шығыс құбыры
Шарттары: 150 тонналық жүк, 250 мм ығысу, 420 ℃ жоғары температура
Нәтиже: 3 жыл тұрақты жұмыс, тұрақтылық ±2,5% шегінде сақталады
Өнім: 120 тонналық ауыр салмақты тұрақты ілгіш
Қолданылуы: Негізгі бу құбыры
Шарттары: 120 тонна жүк, 300 мм ығыстыру
Нәтиже: бірінші сынақта электр станциясын қабылдаудан өтті, нөлдік пайдалану мәселелері
Өнім: 80 тонналық төмен температуралы ауыр жүк көтергіш тірегі
Қолданылуы: Суық қораптың магистральдық құбыры
Шарттары: -162℃ криогенді орта, 80 тонна жүк
Нәтиже: Төмен температурада материалды дұрыс таңдау, морттану мәселелері жоқ
Жұмыс жағдайының егжей-тегжейлі параметрлерін жинау үшін арнайы инженер
Жүктеменің ығысуын сәйкестендіру есебімен алдын ала жобалау
Ақырғы элементтердің құрылымдық беріктігі/қаттылығын тексеру
Техникалық ұсыныс + баға ұсыныстарын жеткізу
Егжей-тегжейлі инженерлік сызбалар (сызба, жүктеме кестелері)
Негізгі техникалық параметрлерді екі жақты растау
Тексеру және сынақ жоспарын (ITP) әзірлеу
Қол қойылғаннан кейін өндірістің басталуы
Апта сайынғы өндіріс фотосуреттері жаңартулары
Клиенттердің негізгі кезеңдерге куә болу мүмкіндіктері
Бүкіл үшінші тараптың инспекциялық қолдауы
Нақты уақыттағы техникалық түсіндіруге жауап
Сайтта толық жүктемемен сынақ куәлігі бар
Нақты уақыттағы сынақ деректерін көрсету
Құжаттарды толық тапсыру
Кәсіби орау және тасымалдау
Орнату бойынша нұсқаулық үшін техникалық персонал
Іске қосу және жүктемені калибрлеу бойынша көмек
Іске қосудан кейінгі бақылау сапарлары
Өмір бойы техникалық қолдау көрсету
Big Ton Spring Supports ауыр салмақты құбырларды қолдау үшін техникалық эталонды белгілейді. Біз қатаң сынақтар мен дәлелденген жоба тәжірибесі арқылы маңызды инженерлік жобаларыңыз үшін сенімді өте жоғары жүктеме шешімдерін ұсынып, салалық шектеулерді итермелейміз.
