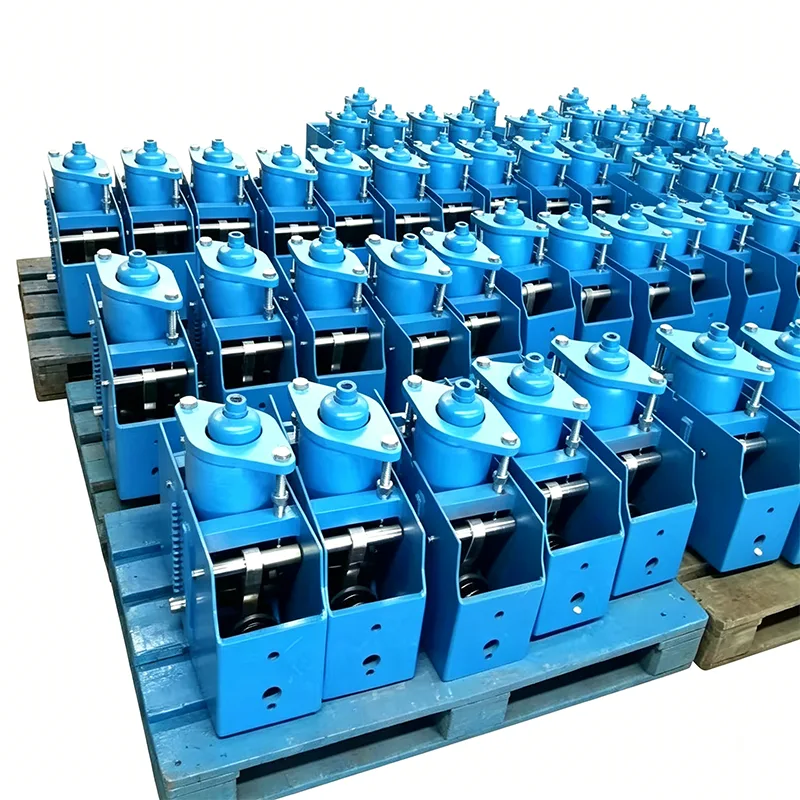

Химиялық зауыт тұрақты көктемгі қолдау

2012 жылы негізі қаланған Yangzhou Tianshun Pipeline Technology компаниясы өнеркәсіптік құбырларды қолдау өнімдерінде 14 жылдық ғылыми-зерттеу және тәжірибелік-конструкторлық жұмыс тәжірибесіне ие. Біздің химиялық зауыттың тұрақты көктемгі қолдауы - бұл химия өнеркәсібінің үздіксіз өндіріс сипаттамалары мен күрделі жұмыс жағдайлары үшін арнайы әзірленген негізгі өнім және бүкіл әлем бойынша ондаған химиялық өнеркәсіптік жобаларға қызмет етті.

Тұрақты серіппелі тірек/ілгіштің түрін сынаудан алынған жүктің орын ауыстыру қисығы. Көлденең ось орын ауыстыруды білдіреді, ал тік ось жүктемені білдіреді. Қисық толық жұмыс жүрісі бойынша шамамен көлденең болып қалады, бұл құбырлар жылу кеңеюі мен қысқаруына байланысты ауытқыған кезде тірек күшінің айтарлықтай тұрақты болып қалатынын көрсетеді.

Бұл түр сынағы тұрақты серіппелі қондырғылардың жүктеме тұрақтылығын, толық жүру тұрақтылығын және жұмыс сенімділігін тексереді. ANSI/MSS‑SP‑58‑2018 және NB/T47038‑2013 сәйкес ±6% шегінде бақыланатын жүктеме ауытқуы бар барлық өндірістік қондырғылар жөнелту алдында жүктеме калибрлеуіне жатады.

Бұл өнімдер магистральдық бу құбырларын және басқа да жоғары температура мен жоғары қысымды құбырларды қоса алғанда, үлкен жылу ығысуы бар өнеркәсіптік құбыр жүйелеріне қолданылады.

Өнімнің негізгі функциялары мен мәні

Химия зауытының құбырлары орташа температураның ауытқуына байланысты айтарлықтай термиялық ығысуды тудырады. Кәдімгі ілгіштердің тірек жүктемесі ауыстыруға байланысты өзгереді, бұл құбырдың деформациясын, жалғанған жабдықтың зақымдалуын және тіпті орташа ағып кету қаупін тудырады.

Серіппелі крутящий тепе-теңдік механизмі арқылы Химиялық зауыттың тұрақты серіппелі тірегі құбырдың термиялық ығысуының толық инсульті бойына дәйекті тірек күшін береді, құбырдың жылулық кеңеюі мен қысқаруынан туындаған қосымша кернеуді толығымен жояды және химиялық құбырлардың ұзақ мерзімді тұрақты жұмысын қамтамасыз етеді.

Өнімнің техникалық сипаттамалары

Тұрақты серіппелі ілгішке арналған кесте	Мысал
Модель/серия	PH, LH, CA, CS, TH
Жүктеме сыйымдылығы (жұмыс)	0,1 кН - 500 кН
Жалпы саяхат	50мм, 100мм, 200мм, 400мм
Нақты саяхат	600 мм дейін
Жүктеменің ауытқуы (төзімділік)	±5% (стандартты) / ±3% (жоғары прек.)
Орнату орны	Көлденең / тік
Тұрғын үйді аяқтау	Ыстық мырышталған / эпоксидті
Жұмыс температурасы.	-20°C және +80°C (Қоршаған орта)
Серіппелі катушкалар материалы	60Si2Mn / 50CrVA
Жүктемені реттеу ауқымы	±10% (Өрісті реттеу)

Химиялық сценарийлерге бейімделудің ерекше артықшылықтары

Химиялық зауыттардың жоғары коррозияға, тәулік бойы үздіксіз жұмыс істеуіне және қатаң қауіпсіздік талаптарының сипаттамаларына бағытталған өнім арнайы оңтайландырылған:

▶  Тот басуға қарсы теңшеу: тот баспайтын болаттан жасалған корпустарды, коррозияға қарсы ауыр жабынды және қышқыл-сілтіге төзімді жабынды қоса, арнайы шешімдері бар, коррозияға ұшырайтын химиялық зауыт орталарына бейімделеді.

▶  Жоғары шаршау күші: негізгі серіппелер 10 000 толық инсульт шаршау сынағынан өтеді, химиялық қондырғының ұзақ мерзімді үздіксіз жұмысы үшін жарамды

▶  Дәл тұрақты күшті бақылау: жүктеменің ауытқуы ±5% шегінде қатаң бақыланады, құбыр интерфейсінің ағып кетуін және кернеу шоғырлануынан туындаған жабдықтың зақымдалуын болдырмайды.

▶  Жерде жөндеу жоқ: жеткізу алдында алдын ала сығымдалған және калибрленген, екінші реттік реттеусіз тікелей көтеріліп, сайтта орнатылып, жобаның тоқтап қалу уақытын азайтады.

Өндіріс пен сапаны бақылау жүйесі (кәсіпқойлықты қамтамасыз ету)

Жеткізу алдында әрбір өнімге кешенді ішкі сынақ жүргізіледі

Жеткізу алдында әрбір өнім толық ішкі сынақ процесінен өтеді. Бұл процесс өлшемді және визуалды тексеруді, PMI (оң материалды анықтау), қаттылықты сынауды, қажет болған жағдайда MT/PT бұзылмайтын сынауды, жүктің орын ауыстыру қисықтарымен серіппелі жүктемені сынауды және жабын қалыңдығын өлшеуді қамтиды. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) жеткізіледі.

Үшінші тарапты аккредиттеу туралы түсініктеме

Ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуімен бірдей емес. Егер үшінші тарап куәландырған сынақ немесе зертханалық сынақ қажет болса, оны бөлек қосымша қызмет ретінде ұсынуға болады.

Қосымша үшінші тарап тексеру қызметтері (бөлек келтірілген)

1. Материалды сынау

Бұл қызмет химиялық құрамды талдауды, созылуды сынауды, Charpy төмен температурадағы соққыны сынауды және қаттылықты сынауды қамтиды.

2. Дәнекерлеу NDT

Қолжетімді әдістерге магниттік бөлшектерді сынау (MT), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT) кіреді.

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің ығысуының қисықтары енгізілген.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Біздің ерекше артықшылықтарымыз

LISEGA халықаралық құбырларды қолдау жүйесімен салыстырылды

Біздің өнімді жүктеу дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен салыстырылады.

Стандартты отандық жеткізушіден жоғары

Өнімнің өзін ғана қамтамасыз ететін стандартты отандық өндірушілерден айырмашылығы, біз әр серіппелі қондырғымен жүктеме-орын ауыстыру қисығын береміз. Біз сондай-ақ үшінші тараптың SGS тестілеуін және куәландырылған тексерулерді ұйымдастыруға көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерлерінің құжаттарды қарауына қолдау көрсетеміз.

Жобаны іске асыру және қызмет көрсетуді қамтамасыз ету (билік және сенімділік)

14 жыл бойы біздің химиялық зауыттың тұрақты көктемгі қолдауы Қытайда, Оңтүстік-Шығыс Азияда, Еуропада және Оңтүстік Америкада мұнай өңдеу зауыттарында, тамаша химиялық парктерде және фармацевтикалық жобаларда орналастырылды, бірнеше EPC мердігерлерімен ұзақ мерзімді қайталанатын серіктестіктер:

▶  Барлық өнімдер химиялық жобаның қауіпсіздікті қабылдау спецификацияларына сәйкес келетін толық материал сертификаттарымен және тексеру есептерімен бірге келеді.

▶  Толық өмірлік циклді қолдау: сату алдындағы жүктемені есептеу, орнату орнында нұсқаулық және сатудан кейінгі 24 сағаттық техникалық жауап

▶  Цзянсу өндірістік базасы шұғыл тапсырыстарды жедел жеткізуге мүмкіндік беретін арнайы химиялық жоба логистикалық арналарын ұсынады.

Ынтымақтастық туралы ақпарат

Егер сіздің химиялық жобаңыз Химиялық зауыттың тұрақты көктемгі қолдауын қажет етсе немесе жоғары температура және күшті коррозия сияқты арнайы жұмыс жағдайлары үшін дизайнды түзетуді қажет етсе, біздің техникалық топқа тікелей хабарласыңыз. Біз толық таңдау шешімін және баға ұсынысын береміз.
