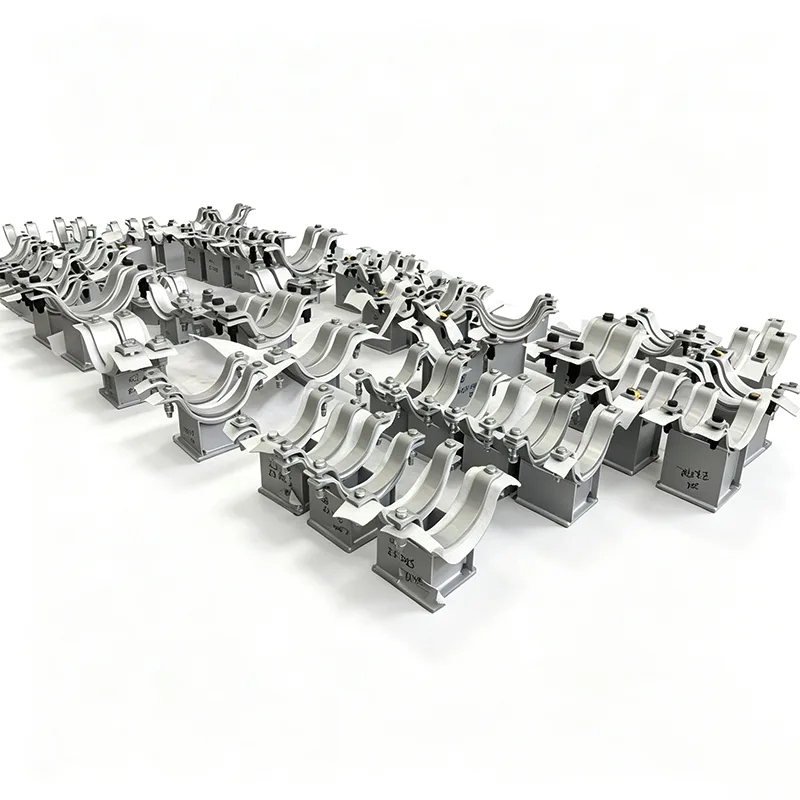

Болат арқалықтарға арналған мырышталған қос құбырлы тірек

Әрбір құбыр тірегі экзотикалық қорытпа болуы керек емес. Өнеркәсіптік қондырғылардың көпшілігінде - құбыр сөрелері, коммуналдық дәліздер, компрессорлық станциялар немесе коммерциялық қазандық бөлмелері деп ойлаңыз - сізге тез кіретін, жүкті сырғып кетпейтін және екі жаңбырлы маусымнан кейін тот баспайтын тірек қажет. Бұл болат арқалықтарға арналған мырышталған қос құбыр тірегіміз алатын орын.

Біз бұл тіректерді салуды монтаждау мердігерлерінен бар құрылымдық болатты бұрғылау немесе дәнекерлеу оларды баяулатып, коррозия ошақтарын тудыратынын бірнеше рет естігеннен кейін бастадық. 2012 жылдан бастап біз мыңдаған қондырғыларды 45-тен астам елдердегі жобаларға жібере отырып, тікелей өріс енгізуіне негізделген дизайнды нақтыладық.

Сайтта бұл қолдаудың айырмашылығы неде

Ешқандай дәнекерлеу, бұрғылау жоқ – нағыз қысқышты орнату

Болат арқалықтарға арналған мырышталған қос құбыр тірегі берік механикалық қысқыш механизмді пайдаланып I-сәулесінің немесе H-сәулесінің үстіңгі немесе астыңғы фланеціне тікелей бекіту үшін жасалған. Әдетте, бұл арқалық профиліне байланысты шыңдалған бекіткіш болттары немесе седла және U-болт орналасуы бар жоғары берік көміртекті болаттан жасалған қысқыш пластиналарды қамтиды. Қысқыш арқалық фланецінің ені мен қалыңдығына дәл сәйкес келетін етіп өлшенген, сондықтан сіздің бригадаңыз оны төмендеткенде, ол термиялық немесе діріл жүктемесі астында жылжымайды. Ешбір далалық дәнекерлеу сәуленің бар жабынына немесе отқа төзімділігіне зақым келтірмейді және ыстық жұмыстың баяулауына жол бермейді.

Мырыш спрейі емес, шынайы ыстық мырыштау

Әрбір құрамдас – қос құбырлы седлалар, қысқыш пластиналар, байланыстырушы тіректер және барлық аппаратура – алдымен дайындалады, содан кейін ISO 1461 стандартына сәйкес ыстық мырыштау ваннасына толығымен батырылады. Біздің стандартты секцияларымыз үшін (әдетте 6 мм және одан да қалың), бұл орташа қалыңдығы 85 мкм мырыш қабаты немесе одан жоғары темір қабаты бар мырыш жабыны береді. астында. Біз оны боямаймыз және болт моментінің әсерінен қабыршақтанып кетуі мүмкін электроплантацияланған әрлеуге сенбейміз. Мырыштаудан кейін жіптер тазаланады және торап қызметкерлері бұрандалы болтпен күреспейтініне кепілдік беру үшін жинақтар сынақтан өткізіледі.

Іс жүзінде жұмыс істейтін қос құбыр конфигурациясы

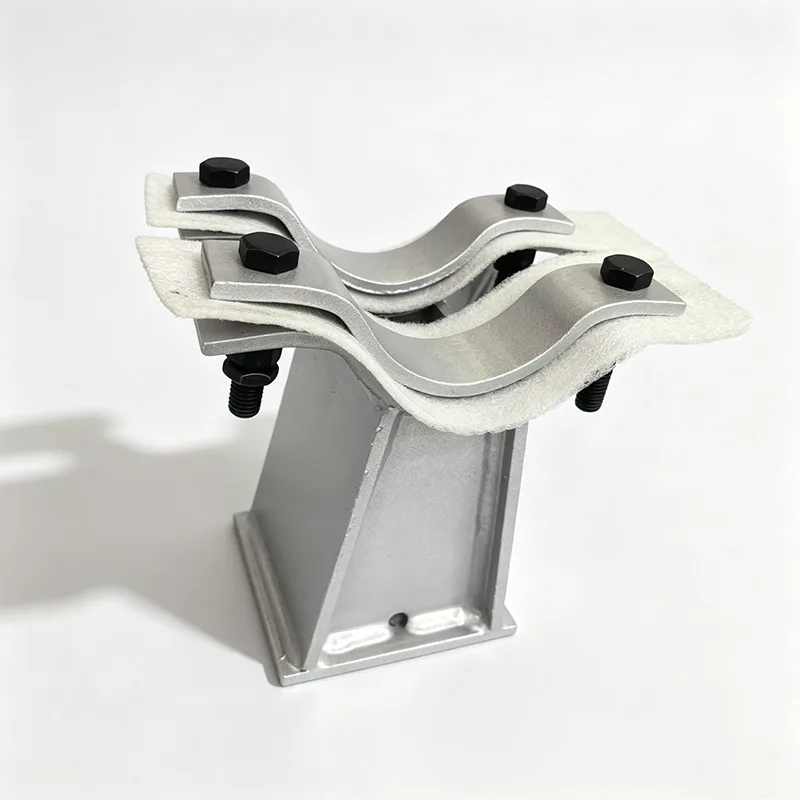

«Қос» бөлік бір тіреуіш арқалық қысқыштың екі бөлек құбыр седлаларын қатар немесе қабаттастырып тасымалдайтынын білдіреді. Седлалар құбырлардың екі диаметріне сәйкес келетін профильденеді – мысалы, жеткізу және қайтару желілері үшін жиі әртүрлі өлшемдер – және оқшаулау, кеңейту қозғалысы және кілттерге қол жеткізу үшін жеткілікті аралықпен орналастырылған. Біз седла радиусын басып емес, өңдейміз, бұл тұрақты толық жанасатын тірек бетін береді және жұқа қабырғалы құбырдың локализациялануын болдырмайды. Жылулық қозғалыс алаңдаушылық тудыратын жерлерде, біз күрделі кеңейту тіректеріндегі сияқты сырғымалы элементтерді немесе PTFE төсемдерін біріктіре аламыз.

Материал және коррозия тарихы

Біз негізгі құрылымды S235JR немесе S275JR құрылымдық көміртекті болаттан (ASTM A36 немесе A572 Gr. 50 баламасы) жасаймыз, олар EN 10204 3.1 стандартының толық қадағалануын қамтамасыз ететін диірмендерден алынады. Болт әдетте 8,8 маркалы көміртекті болат, сонымен қатар ыстық мырышталған, бұрау кезінде бұралудың алдын алу үшін жіптерде балауыз немесе ұстап қалуға қарсы жабыны бар.

Бізді жиі сұрайтын мәселе: мырыштау химиялық зауытта немесе жағалауға жақын жерде өмір сүре ме? Ыстық мырышталған жабындардың құжатталған қызмет ету мерзімі көптеген атмосфералық орталарда, тіпті орташа агрессивті өнеркәсіптік жағдайларда да 30-50 жыл. Біз мырыш жабынының салмағы туралы сертификатты және әрбір партия үшін ішкі магниттік өлшеуішімізден қалыңдығы өлшемдерін бере аламыз. Егер сіздің ортаңыз агрессивті болса, біз тот баспайтын болаттан жасалған седлаларға жаңартуды ұсынуымыз мүмкін, бірақ біздің жоба тәжірибеміздегі шынайы шындық мынада: құрылымдық болаттан жасалған көптеген коммуналдық құбырлар үшін мырышталған құбыр дұрыс техникалық таңдау және ең үнемді болып табылады.

Жүктеме және инженерлік қамтамасыз ету

Қос құбыр тірегі қарапайым болып көрінгенімен, арқалық қысқышындағы біріктірілген жүктемелер айтарлықтай болуы мүмкін. Біз әрбір жинақты мыналар үшін тексереміз:

Екі құбырдың суға немесе өнімге толы тік өлі салмағы

Термиялық кеңеюден, желден немесе шағын саңылау дірілінен болатын бүйірлік күш

Болттың алдын ала жүктелуіне және үйкеліс коэффициентіне негізделген қысқыштың сырғанау кедергісі

Ершік тіректеріндегі иілу кернеуі және арқалықтағы жергілікті фланецтің иілуі

Стандартты қондырғылар бір құбырлы ершігі үшін 2 кН-ден 60 кН-ға дейінгі тік жүктемелер үшін есептелген, жобаланған тапсырыстар бойынша үлкен қуаттар мүмкін. Құбырдың кернеуі туралы деректерді жіберген кезде біз жүктемені бағалау кестесін немесе жобаға арналған есептеу парағын береміз.

Бұл қолдаулар өз орнын алатын қолданбалар

Біз мырышталған қос тіректердің мыналарға кіретінін көреміз:

Жүздеген бірдей арқалыққа орнатылған тіректер қажет және орнату жылдамдығы жоба кестесіне тікелей әсер ететін химиялық зауыттар мен мұнай өңдеу зауыттарындағы жер үстіндегі құбыр тіректері

Электр станциясының BOP (зауыт балансы) құбырлары – CW, отты су, аспаптық ауа және құрылымдық болат бойымен өтетін басқа инженерлік желілер

Ыстық мырыштау ашық механикалық бөлмелер үшін жиі белгіленетін таза, өнеркәсіптік көріністі қамтамасыз ететін ірі коммерциялық HVAC жүйелері.

Мырышпен қапталған тірек ылғалдылық пен кездейсоқ химиялық түтіндерді боялғанға қарағанда әлдеқайда жақсы басқаратын суды және ағынды суларды тазарту қондырғылары, үй ішінде де, сыртта да.

Әр лоттың дұрыс екеніне қалай көз жеткіземіз

Біздің дүкен процесі мыналарды қамтиды:

Барлық дайындалған бөлшектерді дәнекерлеу сапасы мен өлшемдік дәлдік үшін мырыштау алдында тексеру

Сертификатталған қондырғыларда ыстық мырыштау, ваннаның химиясы мен суға батыру уақыты әр лот бойынша бақыланады

Мырыштаудан кейінгі тексеру: біркелкілікке көзбен шолу, жалаңаш дақтардың немесе шамадан тыс шөгінділердің болмауы; мырыш қалыңдығы бір бөлікке бірнеше нүктеде калибрленген сандық өлшегішпен өлшенеді

Болттардың сәйкестігін және седланың туралануын тексеру үшін әрбір партиядан үлгіні сынақтан құрастыру

Тасымалдау кезінде мырыш-мырыштың үйкелісін болдырмайтын қорғаныш бөлшегі бар қаптама

Барлық сапалық бақылау жазбалары құрастырылады және жөнелтіліммен бірге материал сертификаттарымен және сәйкестік туралы декларациямен бірге беріледі.

Баптау стандартты тәжірибе болып табылады

Біздің тәжірибемізде қос құбырлы тіректердің өте аз бөлігі «сөреден» тапсырыс беріледі. Қолданыстағы оқшаулауды тазарту үшін сізге бізде жинақталмаған арқалық фланецінің қалыңдығына сәйкес келетін қысқыш немесе бір седла 6 дюймдік, екіншісі 2" немесе ұзартылған биіктік қажет болуы мүмкін. Біздің команда өлшемді эскизді немесе арқалық пен құбыр кестесін алып, оны бірнеше күн ішінде дайындалған бөлікке айналдыруға дағдыланған. Инженерлік шолу және сызбаны өңдеу әдетте жаңа конфигурация үшін 2-3 жұмыс күнін алады.

Жиі қойылатын сұрақтар

1. Мырыштау ыстық күйде немесе электропландалған ба және жабынның қалыңдығы қандай?

Біз тек ISO 1461 стандартына сәйкес ыстықтай мырыштауды қолданамыз. Өндірістен кейін бүкіл жинақ балқытылған мырышқа батырылады, таза мырышпен жабылған металлургиялық байланыстырылған темір-мырыш қорытпасы қабатын құрайды. Біздің стандартты материал қалыңдығымыз үшін (≥6 мм) жабынның орташа қалыңдығы 85 мкм немесе одан жоғары болуы мүмкін. Бұл коррозияға төзімділігі әлдеқайда аз болатын жұқа, таза косметикалық қабатты тұндыратын электроплантациядан түбегейлі өзгеше процесс. Біз әр партияда бірнеше нүктеде жабынның қалыңдығын өлшейміз және мәндерді тексеру есебіне жазамыз.

2. Арқалық қысқыш жүктеме немесе діріл әсерінен сырғып кетпейтініне қалай көз жеткізуге болады?

Қысқыш орнатылған болттардағы белгілі бір айналу моменті болжамды қысу күшін тудыратындай етіп жасалған, біз оны консервативті үйкеліс коэффициенті арқылы сырғанау кедергісіне айналдырамыз (әдетте болаттағы мырышталған болат үшін 0,3). Біздің жүктеме кестелеріміз номиналды қуатқа қол жеткізу үшін қажетті моменттің мәнін анықтайды және біз нақты арқалық бөліктеріндегі физикалық жүктеме сынағы арқылы қысқыштың сырғуға төзімділігін тексереміз. Маңызды қолданбалар үшін біз момент диаграммаларын бере аламыз және күнделікті техникалық қызмет көрсетудің бір бөлігі ретінде мерзімді қайта айналдыруды ұсынамыз.

3. Бұл тірек болат арқалықтардың қандай түрлеріне сәйкес келеді?

Біздің стандартты қысқыш дизайнымызда еуропалық IPE, HEA, HEB секциялары және американдық кең фланецті (W) және S-пішіндері бар. Бізде фланецтің ені шамамен 100 мм-ден 300 мм-ге дейін және фланец қалыңдығы 30 мм-ге дейінгі қысқыш жинақтар бар. Осы диапазоннан тыс, біз арнайы қысқыш тақтайшаларды шығарамыз - бізге арқалық бөлігінің белгілеуін жіберіңіз, біз 2-3 жұмыс күні ішінде қысқышты сәйкестендіру үшін жобалаймыз.

4. Екі құбырдың диаметрі әртүрлі болуы мүмкін бе және олардың аралығы қалай анықталады?

Мүлдем. Біз әрбір ершікті оның сыртқы диаметріне сәйкес келетіндей өңдейміз, сондықтан 6 дюймдік технологиялық желі мен 2 дюймдік аспаптық ауа сызығы бірдей қолдауды пайдалана алады. Ершектің ортасынан орталыққа дейінгі аралық оқшаулау, термиялық кеңею және болтқа қол жеткізу үшін жеткілікті бос орынға мүмкіндік беретін сіз берген өлшемдер негізінде жасалған. Егер сіз аралық туралы сенімді болмасаңыз, біздің инженерлер сіз берген құбыр сипаттамаларына негізделген ең аз саңылауларды ұсынады.

5. Бөренеге қысу оның бояуын немесе отқа төзімділігін зақымдай ма?

Қысқыш жергілікті жерде жоғары жанасу қысымын көрсетеді, бірақ жүктеме қысқыш пластинаның толық жанасу аймағына таралады. Біз әдетте монтаждау алдында сәулелік жабынды толығымен емдеуді ұсынамыз. Жұмсақ бояудың аздап шегінуі мүмкін, бірақ сәуленің құрылымдық тұтастығын бұзбайды. Отқа төзімділік үшін қысқыш тікелей болат фланецке отыруға арналған, сондықтан кез келген отқа төзімді материал қысқыш аймағының айналасында жергілікті түрде жойылуы немесе аршылуы керек - біздің сызба жазбаларымыз мұны анық көрсетеді.

6. Сіз жүктеме рейтингін есептейсіз бе, әлде жай ғана каталог сыйымдылығын бересіз бе?

Біз екеуін де істей аламыз. Біздің стандартты каталог жалпы арқалық өлшемдері мен құбыр комбинациясы үшін консервативті рейтингтерді береді. Жобаға тән конфигурациялар үшін біз қысқыштың сырғанау кедергісін, болттың керілуін, седла иілу кернеуін және арқалық фланецінің жергілікті иілуін тексеретін толық есептеуді орындаймыз. Есептеу парағы біз әдетте EPC және консалтингтік инженерлерге беретін құжаттаманың бөлігі болып табылады.

Далалықтан практикалық жазба

Біз көп жылдар бойы үлкен құбыр тіректерінде тегіс орнату мен көңілсіз орнату арасындағы айырмашылық көбінесе қысқышты реттеуге байланысты болатынын білдік. Сондықтан біздің арқалық қысқыштарымыз бекіткіш болттарды біріктіреді - сіздің слесарыңыз үстіңгі жағында жұмыс істеп жатқанда, сәуледен ештеңе құлап кетпейді. Бұл шағын деталь, бірақ оны 500 тірекке көбейткенде, ол үнемделген еңбектің нақты ақшасына айналады. Бұл біз өнімге қайтаратын кері байланыс түрі.

Егер сізде арқалық бөлімі, екі өлшемді құбыр және жүк болса, біз сізге 24 сағат ішінде баға ұсынысы мен тұжырымдама сызбасын дайындай аламыз. Сондай-ақ, сіз біздің Янчжоу фабрикасына барып, мырыштау сапасы мен құрастыру процесін өз көзіңізбен көре аласыз - инженер жабынның қалыңдығын және орнату консистенциясын көргенде, шешім қабылдау оңай болатынын білдік.
