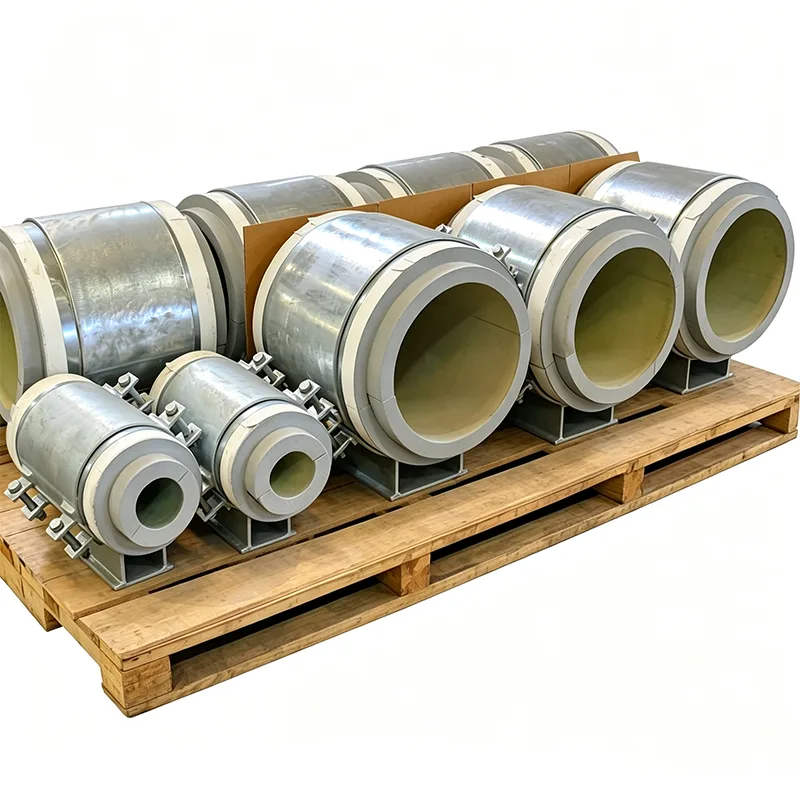

Криогендік қызметке арналған құбырды қолдау

Криогендік құбыр жүйелерінде тірек конструкциясындағы кішкене қате қадам сынғыш сынықтарға, шамадан тыс жылуға немесе жалғанған жабдыққа қауіпті жүктемеге әкелуі мүмкін. Янчжоу Тяньшунда біз 2012 жылдан бері СТГ сұйылту пойыздарына, этиленді сақтау терминалдарына және ауа бөлу қондырғыларына арналған құбыр тіректерін жасаудамыз. Біз бұл қызметтегі тірек болаттың бір бөлігі ғана емес — бұл салқын шөгуді жеңуге, оқшаулаудың тұтастығын және беріктігін сақтауға тиіс мұқият есептелген жинақ екенін түсінеміз.

Қауіпсіздікті бірінші орынға қоятын материалды таңдау

Криогендік қызметке арналған барлық құбырларымыз ең төменгі жұмыс температурасында беріктікті сақтайтын материалдардан жасалған. Металл жүктеме жолы үшін біз әдетте ASTM A320 L7 болттарын, қысқыш корпустары үшін 304L немесе 316L тот баспайтын болатты және дизайн шарттары рұқсат етілген жерде төмен температуралы көміртекті болатты (A350 LF2) пайдаланамыз. Материалдың әрбір қызуы жобалық ең төменгі температурада соққыға қарсы сыналады — Charpy V-кеңістік мәндері тек сұраныс бойынша ғана емес, құжаттама пакетінде стандартты түрде берілген.

Суық шөгу және жүктемені өзгерту үшін әзірленген

30 метрлік СТГ құбыры қоршаған ортадан -162°C-қа дейін салқындаған кезде ол 50 мм-ден астам жиырылуы мүмкін. Біздің тірек жинақтарымыз бұл қозғалысты қайталама кернеулерді тудырмай рұқсат ету үшін конфигурацияланған. Біз ұсынамыз:

PTFE немесе графитпен сіңдірілген төсеніш беттері бар, тірек болатқа суық өтуді болдырмайтын жүк көтергіш оқшаулағыш блокпен бекітілген криогенді сырғымалы пластиналар.

Орнату кезінде болжамды жоя отырып, термиялық қысқаруды өтейтін алдын ала орнатылған суық аяқ киім.

Тұрақты серіппелер криогендік сорғылар мен компрессорлардағы саптаманың шамадан тыс жүктелуіне жол бермей, суық қозғалыстың толық диапазонында нөлге жуық жүктеме вариациясын сақтау үшін реттелген.

Мұз бен конденсацияны болдырмайтын оқшаулау интеграциясы

Жарылған бу тосқауылы немесе тіреуіштегі суық нүкте мұздың пайда болуына, CUI (оқшаулау астында коррозия) және энергияның жоғалуына әкелуі мүмкін. Біздің тіректеріміз PIR (полиизоцианурат) және ұялы шыны оқшаулау жүйелерімен біріктіруге арналған. Жүк көтергіш оқшаулағыш бөлігі құбыр аяқшасы мен құрылымдық тірек арасында толығымен қапталған, үздіксіз бу кедергісі жолы бар. Біз сондай-ақ құбырды мердігердің қалыңдығына және қаптама бөлшектеріне сәйкестендіру үшін қосалқы оқшаулауды алдын ала кесіп аламыз.

Толық бақылауға арналған тестілеу және құжаттама

Кез келген өнім біздің мекемеден шықпас бұрын, ол толық үйдегі сынақ бағдарламасын аяқтайды

Толық ішкі сынақ бағдарламасы жөнелтілгенге дейін әрбір өніммен толтырылады. Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, қолданылған кезде MT/PT бұзылмайтын сынау, жүктеме-жылжу қисықтары бар серіппелі жүктемені сынау және жабын қалыңдығын өлшеу осы бағдарламаның бір бөлігі болып табылады. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) беріледі.

Назар аударыңыз: ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуіне тең емес.

Үшінші тараптың куәгері болған сынақ немесе зертханалық сынақ қажет болса, ол бөлек қосымша қызмет ретінде ұсынылады.

Бөлек келтірілген қосымша үшінші тарап инспекциялық қызметтері

1. Материалды сынау

Осы санат бойынша қолжетімді қызметтерге химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау кіреді.

2. Дәнекерлеу NDT

Ұсынылатын әдістер: магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің орын ауыстыру қисықтары осы сынақтың бөлігі болып табылады.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Неліктен біз ерекшеленеміз

LISEGA халықаралық құбырларды қолдау жүйесі біздің эталонымыз ретінде

Біздің жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен өлшенеді.

Стандартты отандық жеткізушінің үлгісінен тыс

Стандартты отандық өндіруші тек өнімді жеткізсе, біз әр серіппелі бірлікпен жүктеме-орын ауыстыру қисығын қосамыз. Сонымен қатар, біз үшінші тараптың SGS тестілеуіне және куәландырылған тексерулерге көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерінің құжаттарын шолуға қолдау көрсетеміз.

Қолданбалар

СТГ қабылдайтын терминалдар мен қырыну зауыттары

Этилен, пропилен және сұйық аммиак сақтау және өңдеу

Өнеркәсіптік газ қондырғылары (LOX, LIN, LAR)

Криогендік құбырлар галереялары және резервуарларды қайталама сақтау аймақтары

Ауаны бөлу және көмірсутектерді өңдеудегі салқын жәшіктер

Біздің криогендік тіректеріміз бүгінде Таяу Шығыстағы, Оңтүстік-Шығыс Азиядағы және Солтүстік Америкадағы жобаларда қызмет етеді, олар кейбір ең талап етілетін жылу жағдайларында сенімді жұмыс істейді.

Неліктен Тяньшун?

Біз жалпы дистрибьютор емес, маман өндірушіміз. Біздің инженерлік команда құбырлардағы кернеудің изометриясын ала алады, әрбір суық тірек орнын анықтай алады және оқшаулау өнімділігін төмендетпестен материал құнын және орнату уақытын азайтатын оңтайландырылған құрастыруды ұсына алады. Біздің бизнесіміздің 70%-дан астамы қайталанатын тапсырыстардан келеді — әрбір жөнелтімде болжамды сапаны жеткізудің тікелей нәтижесі.

Жиі қойылатын сұрақтар

С: Сіздің криогендік тіректер көтере алатын ең төменгі температура қандай?

A: -196°C дейін (сұйық азот температурасы). Сұйық гелий қызметі үшін біздің инженерлік топқа хабарласыңыз.

С: Сіз біздің қолданыстағы құбыр аяқ киімі мен оқшаулау бөлшектеріне сәйкес келе аласыз ба?

A: Иә. Біз стандартты емес аяқ киімнің биіктігін, қысу стильдерін және оқшаулау қалыңдығын қоса алғанда, клиентке арнайы сызбаларды үнемі жасаймыз.

С: Сіз оқшаулағыш материалды қолдаудың бөлігі ретінде бересіз бе?

Ж: Иә, біз құбыр аяқ киіміне толығымен жабыстырылған жүк көтергіш оқшаулауды (PIR, көбік шыны немесе ағаш) жеткіземіз. Айналадағы қайталама оқшаулау және жабын әдетте учаскеде қолданылады, бірақ біз алдын ала дайындалған оқшаулау жинақтарын бере аламыз.

С: Циклдік суық жүктемелер кезінде оқшаулаудың жарылуын қалай болдырмауға болады?

A: Жүк көтергіш блок максималды есептелген мойынтірек қысымынан әлдеқайда жоғары қысу күшімен жобаланған. Біз сондай-ақ көп қабатты оқшаулаудағы буындарды тегістейміз және дифференциалды қозғалысты қамтамасыз ететін икемді желім жүйелерін қолданамыз.

С: Сіздің криогендік тіректеріңіз қандай стандарттарға сәйкес келеді?

A: Біздің дизайн MSS SP-58, ASME B31.3 VI тарау (СТГ үшін), EN 13480 және соңғы GIIGNL нұсқауларына сәйкес келеді. PED астында CE белгісі қажет болған жағдайда берілуі мүмкін.

С: Төтенше қосалқы бөлшектерді жеткізудің қысқа мерзімдерін басқара аласыз ба?

A: Иә. Біз кәдімгі криогенді сырғымалы пластиналар мен болттар жинақтарының қорын сақтаймыз. Толық дайындалған жинақтар үшін 7-10 күн ішінде жедел дайындауға болады.
