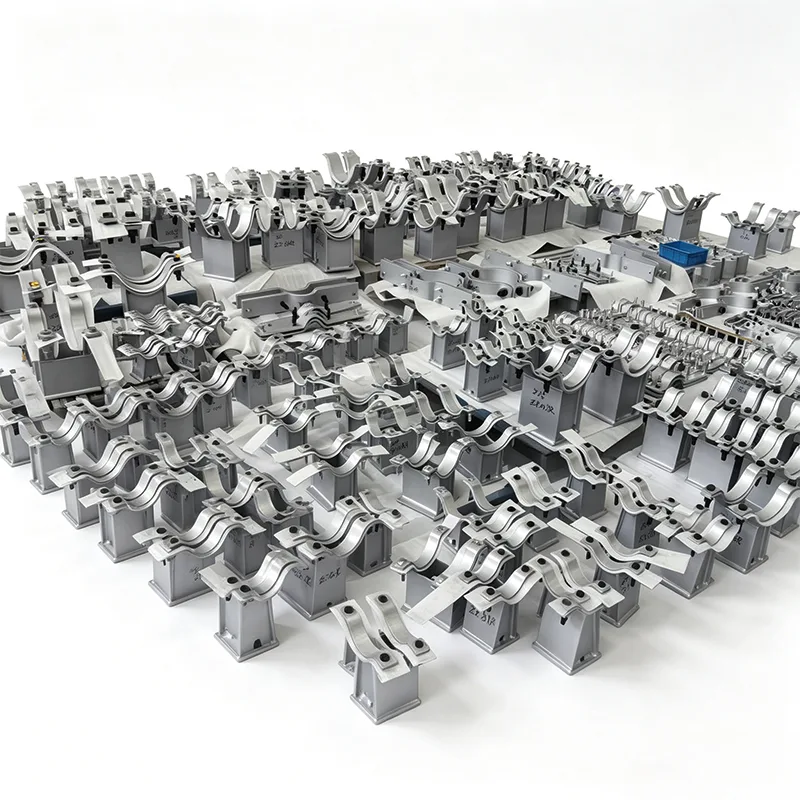

Тот баспайтын болаттан жасалған тіреуіш құбыр тіректері

Құбырдың тірегі тұзды жағалаудағы зауытта отыруы, агрессивті химиялық жууларды өңдеуі немесе зарарсыздандырылған өңдеу желісінде ондаған жылдар бойы техникалық қызмет көрсетусіз қалуы керек болса, материал таңдау - бәрі. Янчжоу Тяньшунда, біз 2012 жылдан бері құбырларды қолдау жүйелерін жобалап, жеткізіп келеміз және біздің тот баспайтын болаттан жасалған тіреуіш құбыр тіректеріміз стандартты көміртекті болат тұра алмайтын жағдайларға арналған.

Біз жеткізген тот баспайтын болаттан жасалған әрбір тіреуіш 45+ елдердегі EPC мердігерлерінің, техникалық қызмет көрсету инженерлерінің және жоба иелерінің 14 жылдық тікелей кері байланысын көрсетеді. Біз ненің жұмыс істейтінін, ненің ерте сәтсіздікке ұшырайтынын және тірек құбырыңызға тигенге дейін жалпы ақаулық нүктелерін қалай анықтау керектігін білдік.

Тяньшун тот баспайтын болаттан жасалған тіреу седласымен не аласыз

Материалдық тұтастықты бақылауға болады

Біз 304 (UNS S30400) немесе 316L (UNS S31603) тот баспайтын болаттан жасалған тақтайшалар мен штангалар қораптарынан жасалған седлалардың корпустары мен тірек бөліктерін өңдейміз – құйылған баламалар емес. Материалдың әрбір қызуы EN 10204 3.1 диірмендік сынақ сертификатымен келеді және біз шикізатты қабылдаудан бастап соңғы тексеру арқылы толық қадағалануды қамтамасыз етеміз. Шұңқырға төзімділігі жоғарылауды қажет ететін жобалар үшін сұраныс бойынша дуплексті 2205 немесе супер-аустениттік сорттар қол жетімді.

Тек майысқан тақтайша емес, жобаланған пішін

Седла радиусы құбырыңыздың нақты сыртқы диаметріне сәйкес келетін дәлдікпен өңделген, әдетте 1" NB-ден 48" NB-ге дейін және одан үлкенірек. Бұл жалпы V-тәрізді тіректермен орын алуы мүмкін нүктелік жүктемені болдырмайды. Ыстық желілерде біз көбінесе седла енін кеңейтеміз және төмен үйкелісті PTFE немесе графит сырғымалы тақталарды тікелей дизайнға қосамыз, сондықтан тірек құбырыңызға қарсы емес, жылу қозғалысымен жұмыс істейді.

Орнатуды болжауға болатын тірек дизайны

Тіректің өзі – ершікті құрылымдық болатқа байланыстыратын тік тірек – бекітілген биіктікте немесе реттелетін конфигурацияларда қол жетімді. Бекітілген тіректер әдетте тот баспайтын болаттан жасалған арнадан, H-сәуледен немесе құбырдан жасалған, ершікті негізде толық енетін дәнекерленген дәнекерленген бұйымдар болып табылады. Реттелетін конструкциялар бұрандалы өзек пен құлыптау гайкасының орналасуын қамтиды, бұл кесу немесе қайта дәнекерлеусіз ыстық туралау кезінде дәл биіктік орнатуға мүмкіндік береді.

Барлық жүк көтергіш дәнекерлеулерді сертификатталған дәнекерлеушілер ASME IX бөлімі бойынша білікті процедураларға сәйкес орындайды, қажет болған жағдайда дәнекерлеу карталары және NDE (PT немесе RT) қол жетімді. Дәнекерлеуден кейін бетті өңдеу стандартты маринадталған және толық коррозияға төзімділікті қалпына келтіру үшін пассивтелген.

Жүктер қалай өңделеді

Біз жай ғана «тот баспайтын материал күшті» деп ойламаймыз. Біздің үйдегі инженерлер әр тірек жинағын тік өлі салмақтың, термиялық кеңею күшін, кездейсоқ жел немесе сейсмикалық жүктемелердің және бағыттың өзгеруі кезінде орын алатын кез келген көтерілудің үйлесімділігін тексереді. Егер жобаңызда арнайы дизайн кодтары болса (ASME B31.1, B31.3, EN 13480 және т.б.), біз сәйкес кернеу талдауын және жүктеме деректерін бере аламыз. Біз бірнеше жүз Ньютоннан 300 кН-ға дейінгі тік жүктемелерге арналған тіректерді жібердік.

Бұл қолдауларды қызметте қай жерде көресіз

Көптеген жылдар бойы біздің тот баспайтын болаттан жасалған тіреуіш құбыр тіректеріміз сәтсіздікке жол бермейтін жерлерге барды:

СТГ регазификация терминалдары – үздіксіз тұзды шашатын ашық ауадағы теңіз ортасындағы 316L седлалар.

Фармацевтикалық WFI (инъекцияға арналған су) ілмектер – толық құжаттама пакеттерімен және электрожылтыратылған әрлеу опцияларымен 304 баспайтын.

Тағамдық май және сусындар зауыттары – гигиеналық профильдермен, ең аз жарықтармен және қажет болған жағдайда FDA-үйлесімді тығыздағыш материалдарымен жасалған тіректер.

Химиялық өңдеу және каустиктерді сақтау – хлорид кернеуінің коррозияға төзімділігі үшін арнайы таңдалған сорттар.

Теңіз платформасының үстіңгі жағы – құрылымды орнатудан кейін қайта реттеуге мүмкіндік беретін реттелетін тіректер, барлығы 316L көлемінде, толық үшінші тарап тексеруімен.

Сапаның шынайы екеніне қалай көз жеткіземіз

Әрбір тіреуіш седла жинағы шығарар алдында біздің үйдегі сынақ зертханасынан өтеді:

Келісілген дайындау сызбаларына сәйкес өлшемді тексеру

Тот баспайтын бөлшектердегі разрядты растау үшін PMI (оң материалды анықтау).

Сыни дәнекерленген тігістердегі бояудың енетін немесе радиографиялық тексеру (клиенттің спецификациясы бойынша)

Жаңа немесе қатты теңшелген дизайнға сұраныс бойынша тестілеуді жүктеңіз

Біздің зауыт ISO 9001:2015 сертификатына ие және біз SGS, Bureau Veritas, TÜV компанияларының үшінші тарап инспекторларымен және өндірістік және қорытынды тексеру кезінде тұтынушылар өкілдерімен жұмыс істеуге дағдыландық.

Баптау - бұл қосымша төлем емес, қалыпты жағдай

Өте аз жобаларға тот баспайтын болаттан жасалған «каталог» седла қажет. Көбісі реттеулерді қажет етеді – әртүрлі негізгі тақта өлшемдері, арнайы болт саңылауларының үлгілері, оқшаулауды тазарту үшін ұзартылған биіктік, седла орауының белгілі бір бұрышы, біріктірілген бағыттағыштар немесе қысқыштар. Бұл жақсы. Біз өндірістік жұмыс процесін шағын топтама, тапсырыс бойынша әзірленген тапсырыстар негізінде құрдық. Бізге құбырдың деректер парағын, құрылымдық болат биіктігін немесе қарапайым эскизді жіберіңіз, біздің инженерлер 2-3 жұмыс күні ішінде ұсыныс сызбасын қайтарады.

Қайталанатын құбыр сөресі талаптары бар жобалар үшін біз толық қолдау кестесін алдын ала құрастыра аламыз, оңтайландыру мүмкіндіктерін анықтай аламыз және код сәйкестігін бұзбай жалпы орнатылған шығындарды азайта аламыз.

Сенімділік туралы қорытынды ескерту

Тот баспайтын болаттан жасалған құбырларды қолдауға тапсырыстарымыздың көпшілігі бізден көміртекті болаттан жасалған тіректерді орнатып қойған және тот баспайтын жаңарту үшін арнайы келген тұтынушылардан келеді. Сізде «барлық суланған және сыртқы тірек құрамдастары коррозияға төзімді болуын» талап ететін құбыр спецификациясы болған кезде, тірек седласының жүйенің бір бөлігі екенін түсінеміз, бұл кейіннен ойластырылған нәрсе емес. Біз оны осылай саламыз, солай тексереміз, солай құжаттаймыз.

Баға немесе жылдам техникалық шолу керек пе?

Құбыр өлшемі, қажетті биіктік және жүктеме жағдайлары туралы [электрондық пошта / телефон] арқылы инженерлік топқа хабарласыңыз. Сізде стандартты сұраулар үшін әдетте 24 сағаттан аз уақыт ішінде толық ұсыныс болады. Біз сондай-ақ Янчжоудағы зауытқа баруды ұйымдастыруға қуаныштымыз - тот баспайтын ер-тұрмандардың пластинадан түпкілікті құрастыруға дейін қалай өтетінін көру - нақты өндірісті басқарудың айырмашылығын түсінудің ең жақсы жолы.

Жиі қойылатын сұрақтар

1. Тірек седлалары үшін тот баспайтын болаттың қандай сорттарын ұсынасыз және мен шынымен 316 л алатынымды қайдан білемін?

Біздің стандартты қорымызда 304 (UNS S30400) және 316L (UNS S31603) пластина мен жолақ бар. Хлоридті ауыр немесе теңіз орталары үшін оның құрамында молибден бар болғандықтан, шұңқырға төзімділікті айтарлықтай жақсартатын 316L-ді ұсынамыз. Біз алатын материалдың әрбір жылуы EN 10204 3.1 диірмен сынау сертификатымен бірге келеді және кез келген кесу немесе дәнекерлеуді бастамас бұрын, біздің үйдегі зертхана тот баспайтын сорттарда қолмен жүретін XRF көмегімен PMI (позитивті материалды анықтау) жасайды. Сіз PMI есебінің көшірмесін соңғы құжаттар пакетінде аласыз - ешқандай болжам жоқ, «маған сеніңіз».

2. Стандартты емес құбыр OD немесе оқшаулау қалыңдығына сәйкес келетін ершікті жасай аласыз ба?

Иә, бұл біз үшін қалыпты жағдай. Сіз құбырдың нақты сыртқы диаметрін (және седла оқшауланған құбырда отырса, оқшаулау OD) қамтамасыз етесіз және біз дәл осы өлшемге сәйкес келетін седла радиусын өңдейміз. Бұл «жақын көрінетін» майысқан пластина емес – жанасу беті жүкке және бүйірлік шектеу талаптарына байланысты әдетте орау бұрышы 120° пен 180° арасындағы белгіленген радиусқа дейін фрезерленген. Сондай-ақ біз оқшаулау мен қаптаманы тазалау үшін седла биіктігін кеңейте аламыз.

3. Арнайы тірек жинақтары үшін жүктеме көрсеткіштерін және кернеуді есептеуді қамтамасыз етесіз бе?

Мүлдем. Біздің инженерлік топ ASME B31.1, B31.3 немесе жобаның таңдалған кодына сәйкес тік жүктемені, көлденең тартуды және біріктірілген кернеуді тексеруді жүйелі түрде орындайды. Біз тірек бағанының бүгуін тексеруді, тіреуіш пластинасының кернеуін, дәнекерлеу беріктігін және болттардың керілуін/қиылуын көрсететін есеп парағын жібереміз. Егер жобаңыз тәуелсіз растауды қажет етсе, бізде сіз тағайындаған үшінші тарап инженерімен жұмыс істеу мәселесі болмайды.

4. Тот баспайтын болаттан жасалған тіректер үшін қандай дәнекерлеу және тексеру стандарттарын ұстанасыз?

Тот баспайтын тіреуіштердегі барлық жүк көтергіш дәнекерлеулерді ASME IX бөліміне сәйкес WPS талаптарына сәйкес білікті дәнекерлеушілер орындайды. Седла мен тіреуіш арасындағы типтік қосылыс - бұл толық енетін ойық дәнекерлеу, саусақтары тегіс. Техникалық сипаттамаларыңызға байланысты сыни дәнекерленген тігістерде бояудың енуін (PT) немесе радиографияны (RT) орындаймыз. Дәнекерлеуден кейін әрбір тот баспайтын жинақ жылу реңкін кетіру және пассивті хром оксиді қабатын қалпына келтіру үшін маринадталған және пассивтелген. Сіз айырмашылықты көре аласыз: дәнекерлеу аймағының айналасында көк түссіз біркелкі, күміс түсті бет.

5. Биіктігі реттелетін тіреуіш ала аламын ба және биіктікті реттеу қаншалықты дәл?

Иә, біз бұрандалы реттелетін тіректерді, әдетте ыстық туралау кезінде дәл биіктікті орнату қажет болғанда немесе құрылымдық болат биіктіктері әртүрлі болуы мүмкін жерлерде қолданылатын құлыптау гайкасының орналасуын ұсынамыз. Әдеттегі реттеу диапазоны ±25 мм, ал жұқа жіп 1–2 мм тік дәлдікке мүмкіндік береді. Орнатқаннан кейін бекіткіш гайка қатайтылады және жұмыс кезінде қозғалысты болдырмас үшін дәнекерленген. Толық жүктеме жолы механикалық болып табылады (жіпті кесу) және біз өзіміздің өлшемін сәйкесінше белгілейміз – жүкті тасымалдау үшін дәнекерленген дәнекерлеуге сенбейміз.

6. Тот баспайтын болаттан жасалған тіректер гигиеналық немесе жуылатын орталарға (тағам, фарма) жарамды ма?

Иә, және біз бұл қолданбалар үшін көптеген топтамаларды жеткіздік. Гигиеналық талаптар үшін біз мүмкіндігінше жазық көлденең беттер мен жарықтарды жоямыз және құрастыруды ең аз Ra 0,8 мкм (32 мкм) беттің кедір-бұдырына дейін аяқтаймыз немесе көрсетілген болса, электрополитендірілген. Біз сондай-ақ жіптерде FDA-үйлесімді құрсауға қарсы қосылыстарды қолданамыз және барлық құралдар мен жұмыс беттерін тот баспайтын болаттан сақтай отырып, ферриттік ластанудан аулақ боламыз. Құжаттама пакеті бетінің кедір-бұдыры туралы есептер мен егжей-тегжейлі тазалау сертификаттарын қамтуы мүмкін.

7. Тапсырыспен бірге қандай құжаттама аламын?

Стандартты жөнелтуге мыналар кіреді:

Нақты және сызба өлшемдерін көрсететін толық өлшемді тексеру есебі

EN 10204 3.1 Барлық тот баспайтын бөлшектерге арналған материал сертификаттары

PMI есебі (қорытпаны тексеру үшін)

Дәнекерлеу картасы және NDE есептері (қолданылуына қарай PT/RT)

Тұздау және пассивация туралы куәлік

Сәйкестік туралы декларация және жылу нөмірлері бар орау парағы

Біз сондай-ақ жобаңыздың арнайы пішіміне жинақталған деректер кітаптарын ұсына аламыз. Тот баспайтын болаттан жасалған қолдауға тапсырыстарымыздың шамамен 80% қазір кем дегенде негізгі MDR (өндірушінің деректер жазбасы) қамтиды.

8. Тапсырыс беруші тот баспайтын болаттан жасалған тірек седлаларының партиясын жеткізудің нақты уақыты қандай?

Арнайы өлшемдері және стандартты 304/316L материалы бар 5-тен 50 данаға дейінгі мөлшерлер үшін біздің әдеттегі жеткізу уақытымыз сызба мақұлданғаннан кейін 20–30 жұмыс күнін құрайды. Үлкен тапсырыстар немесе дуплексті тот баспайтын болатты қажет ететін тапсырыстар 35–45 күнге созылуы мүмкін. Егер сіз маңызды уақыт кестесінде болсаңыз, біз жеделдету мәселесін талқылай аламыз – көбінесе материалды сақтау және ауысымдарды ауыстыру арқылы 5–7 жұмыс күніне қысқартуға болады, бірақ біз дәнекерлеу сапасы немесе тексеру қадамдарын бұзбай ненің орындалатыны туралы әрқашан ашық боламыз.

Кез келген өнім біздің мекемеден шықпас бұрын, ол толық үйдегі сынақ бағдарламасын аяқтайды

Толық ішкі сынақ бағдарламасы жөнелтілгенге дейін әрбір өніммен толтырылады. Өлшемді және визуалды тексеру, PMI (оң материалды анықтау), қаттылықты сынау, қолданылған кезде MT/PT бұзылмайтын сынау, жүктеме-жылжу қисықтары бар серіппелі жүктемені сынау және жабын қалыңдығын өлшеу осы бағдарламаның бір бөлігі болып табылады. Зауыттық сынақ есептері (FTR) және материалды сынау есептері (MTR) беріледі.

Назар аударыңыз: ішкі тестілеу ILAC аккредиттелген үшінші тарап тестілеуіне тең емес.

Үшінші тараптың куәгері болған сынақ немесе зертханалық сынақ қажет болса, ол бөлек қосымша қызмет ретінде ұсынылады.

Бөлек келтірілген қосымша үшінші тарап инспекциялық қызметтері

1. Материалды сынау

Осы санат бойынша қолжетімді қызметтерге химиялық құрамды талдау, созылу сынағы, Charpy төмен температурадағы соққы сынағы және қаттылықты сынау кіреді.

2. Дәнекерлеу NDT

Ұсынылатын әдістер: магниттік бөлшектерді сынау (МТ), сұйық пенетрантты сынау (PT), ультрадыбыстық сынақ (UT) және радиографиялық сынақ (RT).

3. Көктемгі жүктеме өнімділігін тексеру

Жүктеменің орын ауыстыру қисықтары осы сынақтың бөлігі болып табылады.

4. Ыстық мырыштау / эпоксидті жабынды коррозиядан қорғауды тексеру

5. Тестілеу, зауыттық бақылау және жөнелту алдындағы инспекция (PSI)

Неліктен біз ерекшеленеміз

LISEGA халықаралық құбырларды қолдау жүйесі біздің эталонымыз ретінде

Біздің жүктеме дәлдігі, сынақ стандарттары және құжаттама жүйелері LISEGA халықаралық құбырды қолдау жүйесімен өлшенеді.

Стандартты отандық жеткізушінің үлгісінен тыс

Стандартты отандық өндіруші тек өнімді жеткізсе, біз әр серіппелі бірлікпен жүктеме-орын ауыстыру қисығын қосамыз. Сонымен қатар, біз үшінші тараптың SGS тестілеуіне және куәландырылған тексерулерге көмектесеміз және біз шетелдік жобалар үшін PE/CPE инженерінің құжаттарын шолуға қолдау көрсетеміз.
